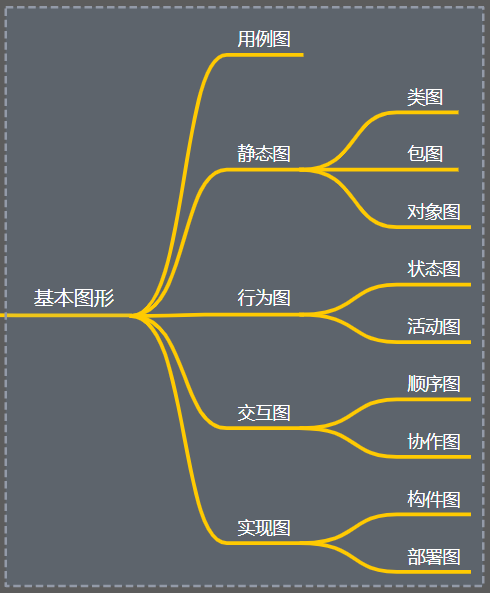

基本图形

开发过程与UML关系

用例图

• 用例图，从用户角度描述系统行为功能（行为），并指出各功能的操作者

参与者（actor）

•     一个人
•     一个系统
•     又称“主角”

用例（use case）

•     参与者使用用例

系统（system）

•     硬件和软件的结合体
•     业务问题的解决方案

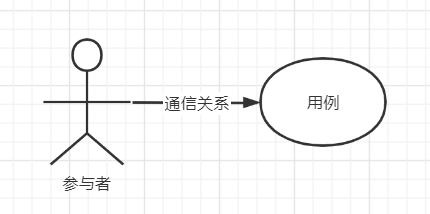

• 基本图形

• 关系

泛化: 继承关系，子用例将继承基用例的所有行为，关系和通信关系，也就是说在任何使用基用例的地方都可以用子用例来代替

include: 包含关系，当两个或多个用例中共用一组相同的动作，这时可以将这组相同的动作抽出来作为一个独立的子用例，供多个基用例所共享

extend: extend关系是对基用例的扩展，基用例是一个完整的用例，即使没有子用例的参与，也可以完成一个完整的功能

行为图

• 描述系统的动态模型和组成对象间的交互关系

活动图 : 描述满足用例要求所要进行的活动以及活动间的约束关系，有利于识别并行活动

• 用例行为
• 对象行为

状态图 : 描述类的对象所有可能的状态以及事件发生时状态的转移条件

• 活动图

显示工作步骤（活动）、判断点和分支
活动

• 起点、终点

活动转移
判定

• 直接、判定符号
• 条件

并发

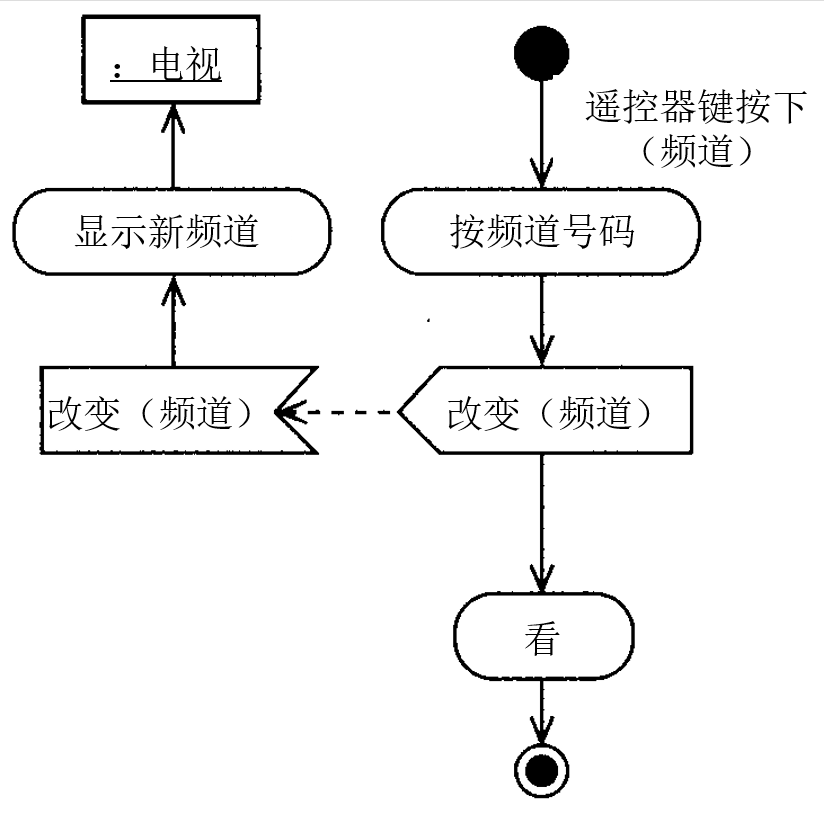

信号

• 输出事件
• 输入事件

泳道：明确角色职责
对象节点：明确输入和输出;钉
处理异常

• 异常句柄

活动析构
时间流失、流程结束节点
约束符号
交互概览图

• 活动图和交互图的组合
• 每个活动都是一个独立的交互图

• 发送和接收事件

• 状态图

对象改变了自身的状态以响应事件和时间的流失
UML状态图就能捕捉这些状态变化
焦点是一个对象的状态变化
状态
    起点、终点
    状态名
    活动列表
        入口动作（entry）
        出口动作（exit）
        动作（do）
状态转移：触发器事件、无触发器转移
组成状态：历史状态（记住子状态、深H*、浅H）
子状态：顺序子状态、并发子状态
连接点：进入一个状态或退出一个状态的位置

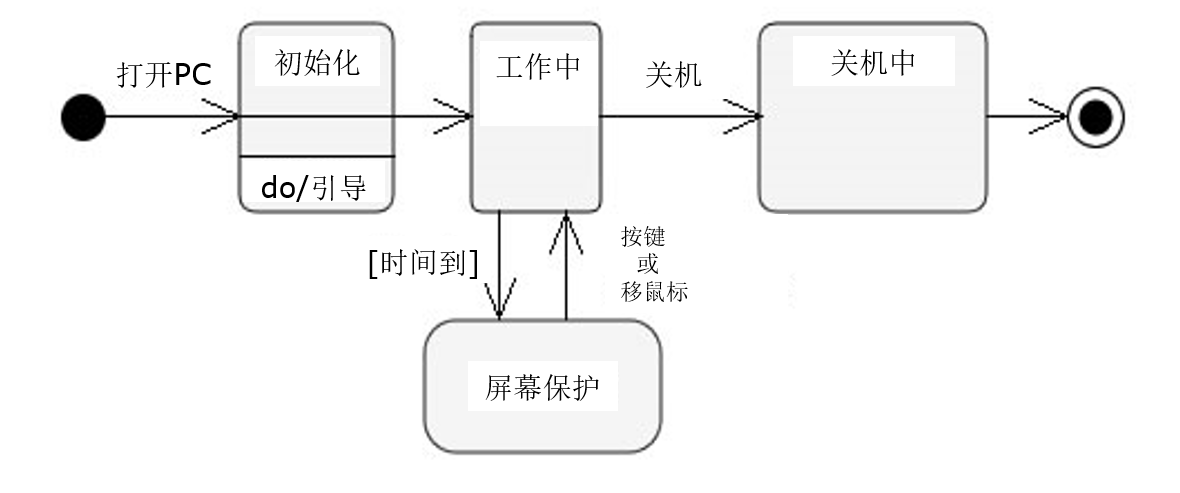

• 案例,pc状态转移

静态图

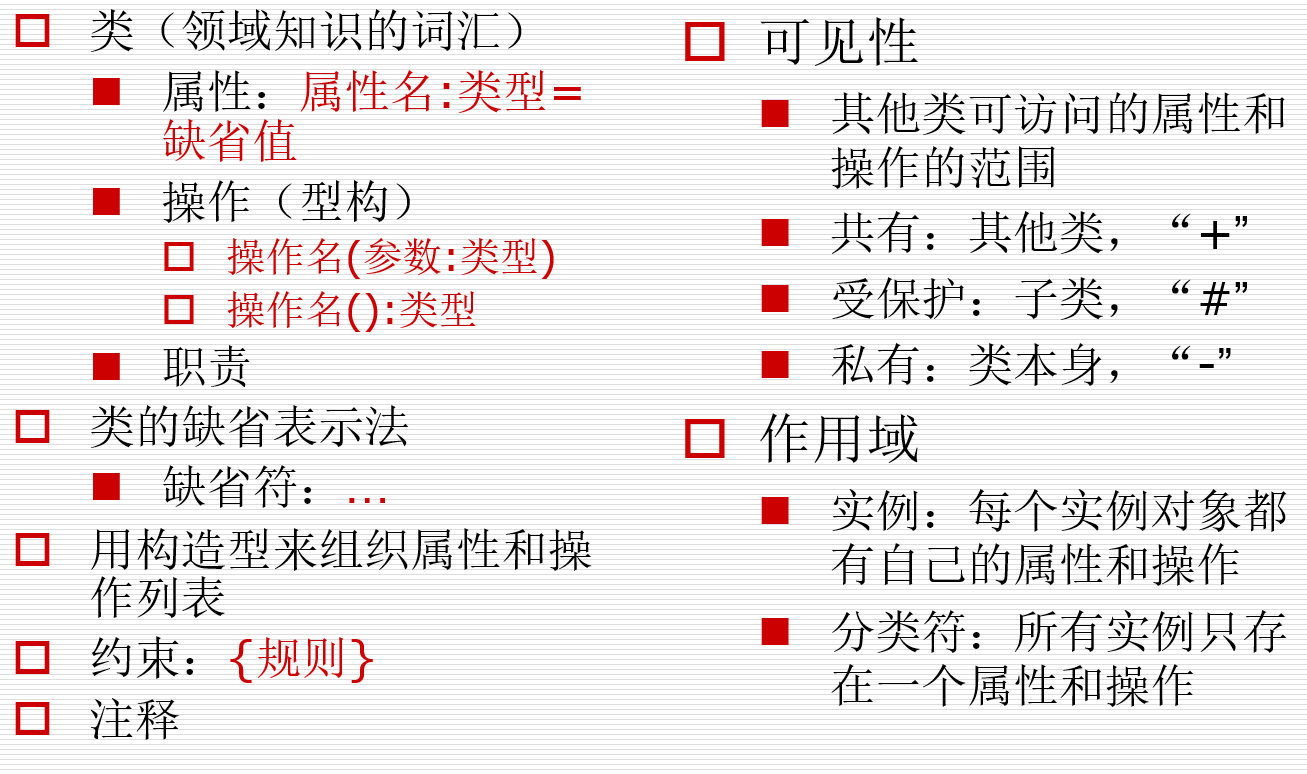

类图
    描述系统中类的静态结构（模仿现实世界、客户术语）
    属性、操作、责任
对象图
    是类图的实例，对象图只能在系统某一时间段存在
    对象名：类名、 ：类名
包图
    由包或类组成，表示包与包之间的关系
    包图用来对一个图的元素进行分组，描述系统的分层结构
    全限定名：包名::包元素名
        路径名：包::类
    关系：泛化、依赖和细化

• 类图

交互图

• 交互图（Interactive diagram），描述对象间的交互关系

顺序图:显示对象之间的动态协作关系，它强调对象之间消息发送的顺序，同时显示对象之间的交互
    消息：发送对象对接收对象的一个请求，要求接收对象完成一个操作
    时间从上到下延续
协作图:描述对象间的协作关系，协作图跟顺序图相似，显示对象间的动态协作关系
    时间顺序用消息前的序号表示

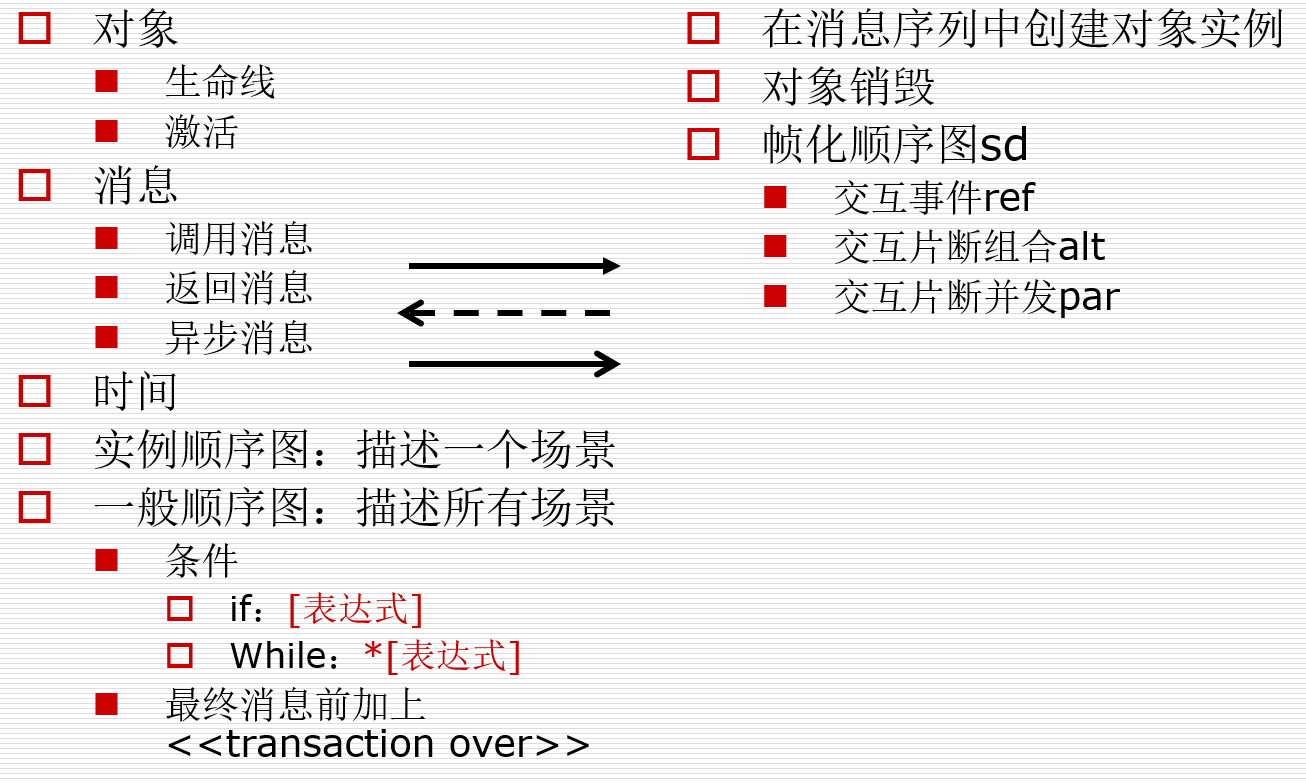

• 顺序图

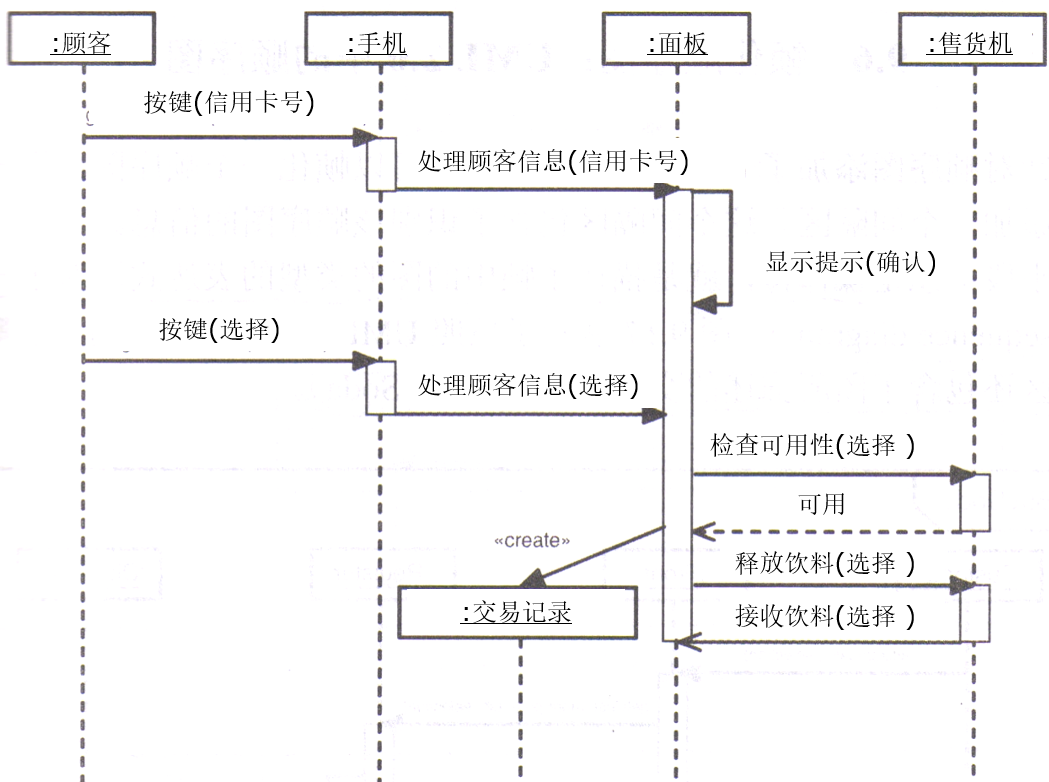

• 案例

• 协作图

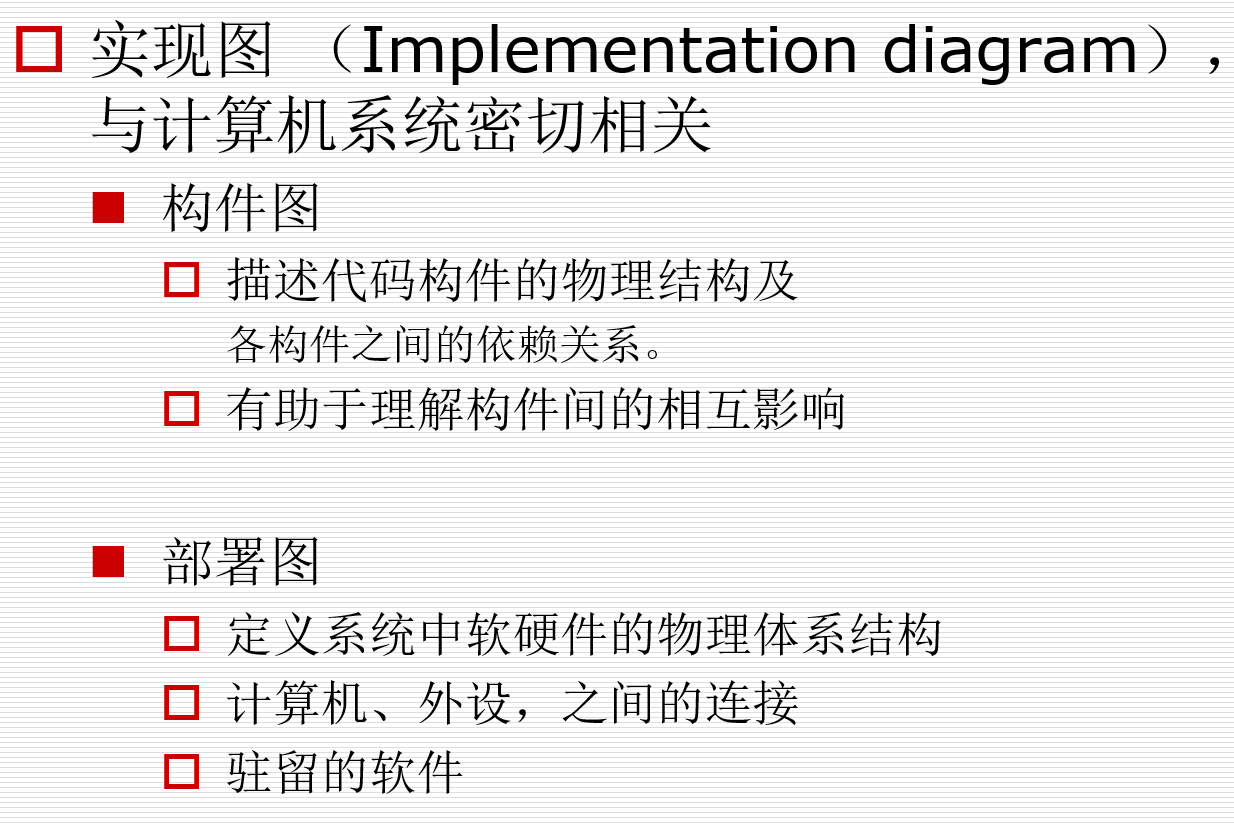

实现图

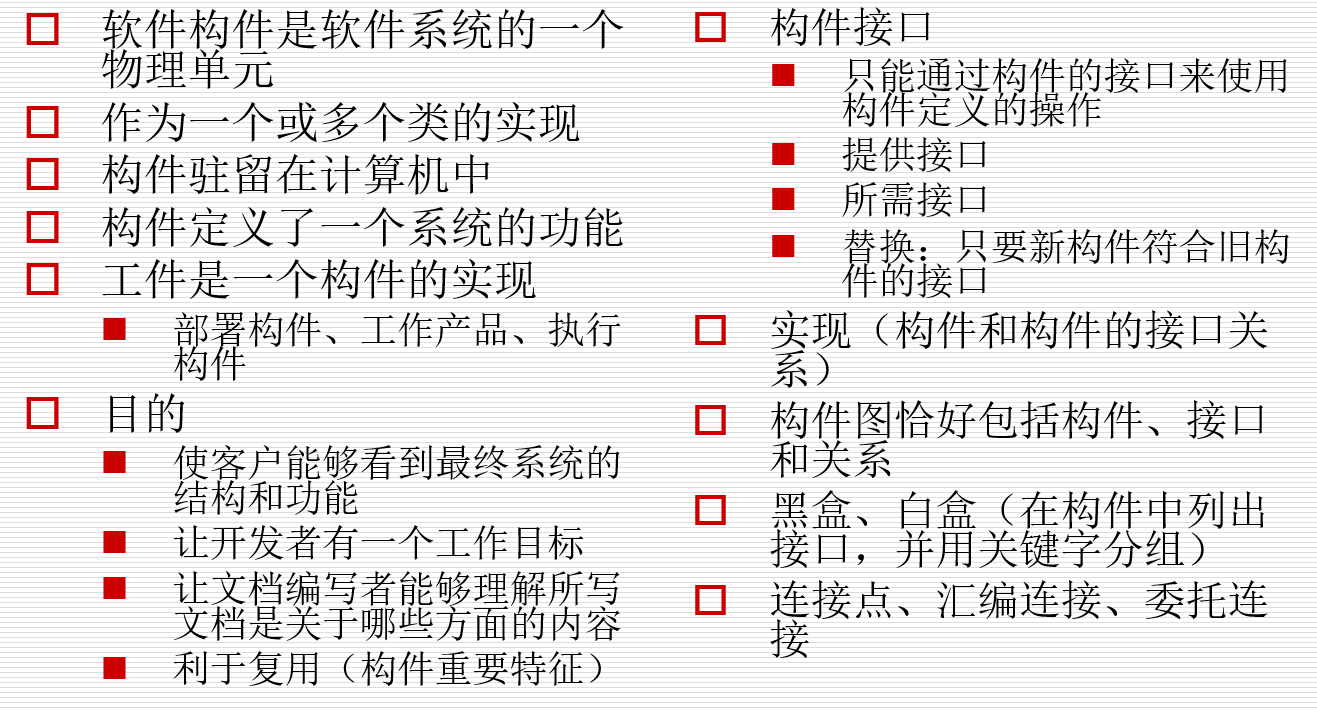

构件图

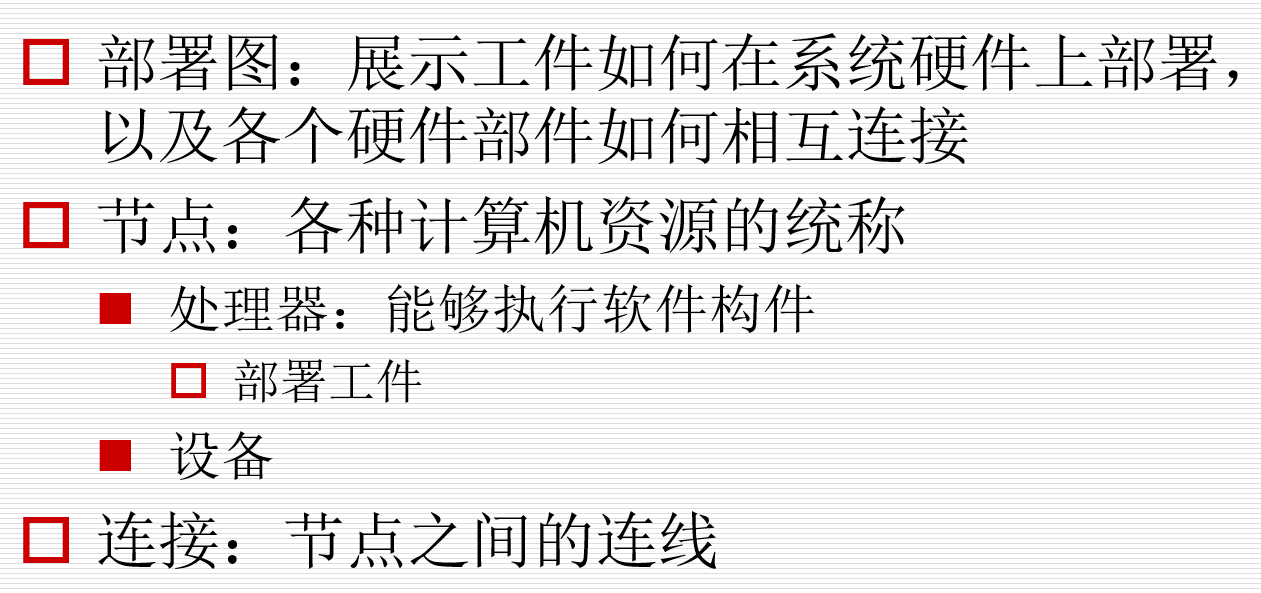

部署图

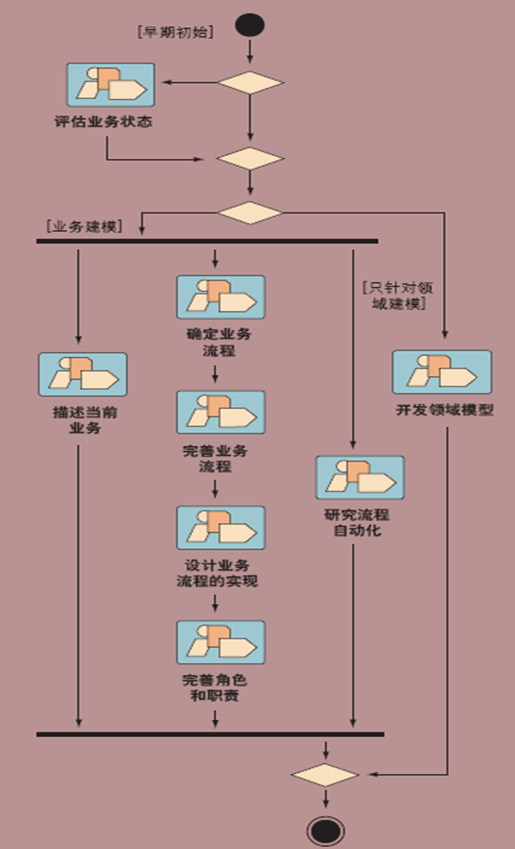

RUP业务建模过程

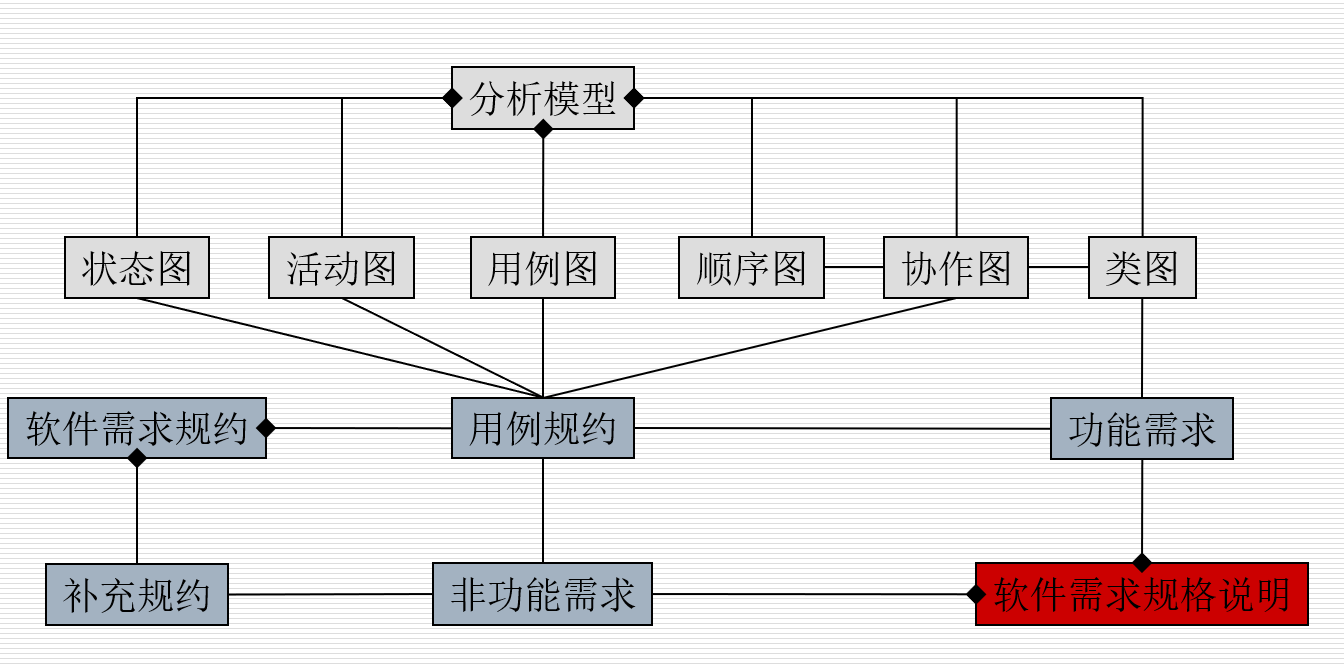

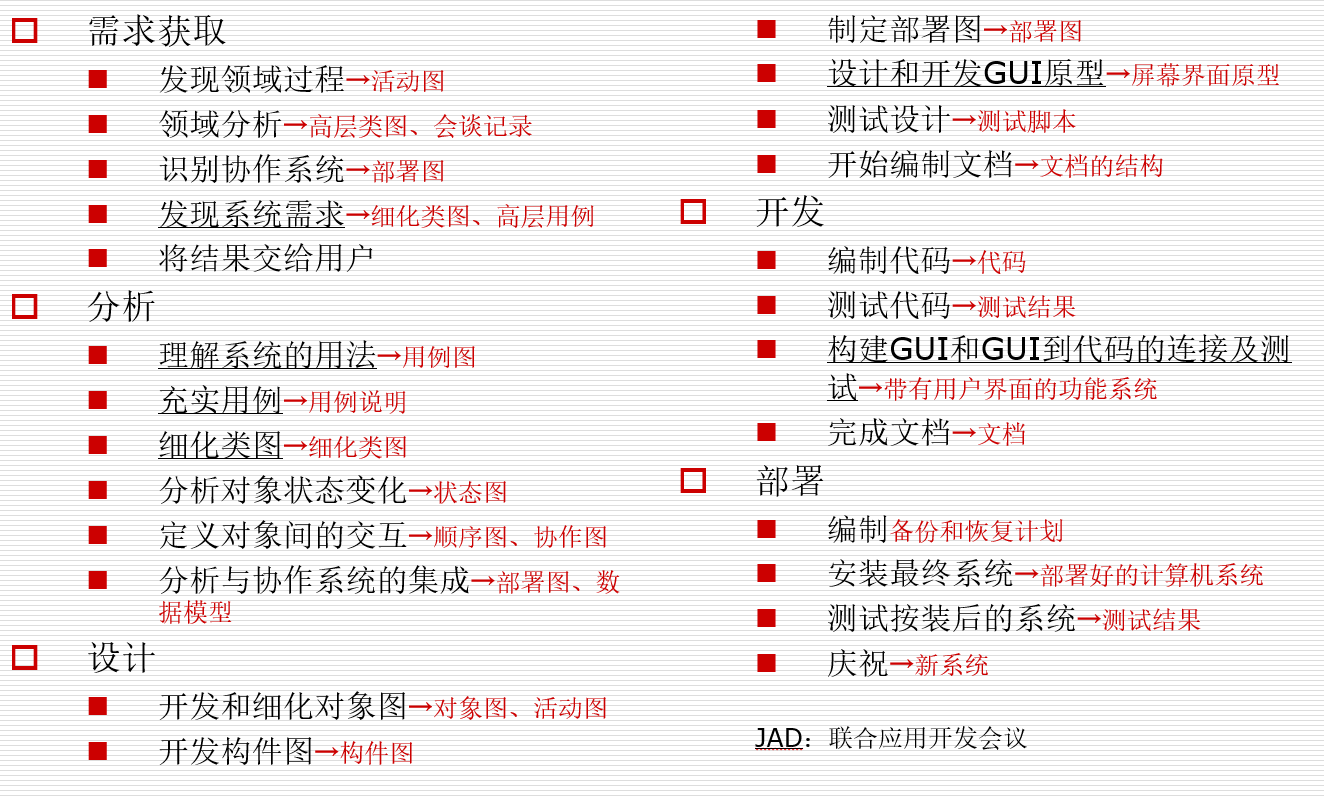

需求与UML
