特点

● 效率高达 80%

● 2*2英寸标准封装

● 单双电压输出

● 价格低

● 大于600V高压,稳压输出

● 工作温度: -40℃~+85℃

● 阻燃封装，满足UL94-V0 要求

● 温度特性好

● 可直接焊在PCB 上

应用

HRB W1~25W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：9~18V、及18~36VDC 36~72VDC 标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：600VDC、800VDC、1000VDC、1200VDC、1500VDC、2000VDC、2500VDC 、3000VDC，输出双电压±300VDC、±400VDC、±500VDC、±600VDC、±750VDC、±1000VDC、±1250VDC、±1500VDC等，具有功率密度大，输出功率高，应用范围广等优点。

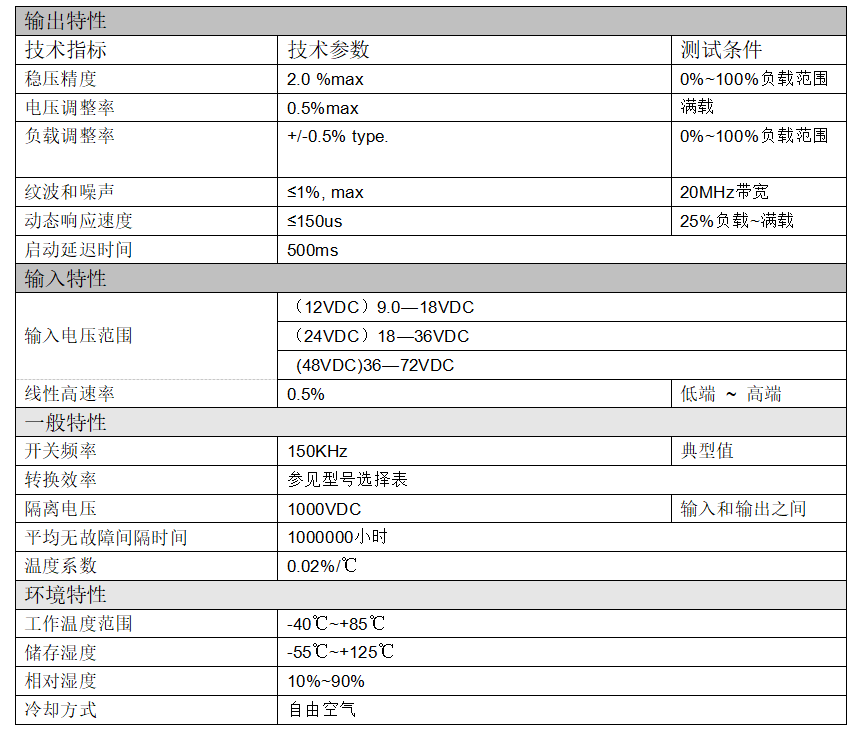

技术参数

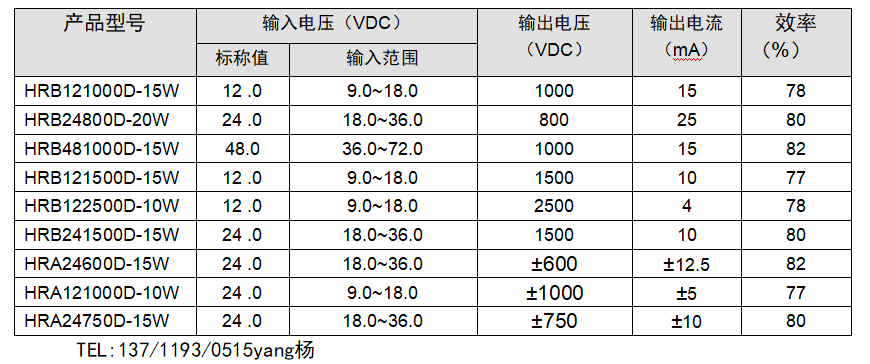

型号选择指南

选型举例：

1、 型号：HRB121000D-15W

输入电压Vin：9~18VDC；输出电压Vout：1000VDC；输出功率：15W

2、 型号：HRA24750D-15W

输入电压Vin：18~36VDC；输出电压Vout：±750VDC；输出功率：15W

3、 型号：HRB121300D-5W

输入电压Vin：9~18VDC；输出电压Vout：1300VDC；输出功率：5W

4、 型号：HRB241100D-25W

输入电压Vin：18~36VDC；输出电压Vout: 1100VDC 输出功率：25W

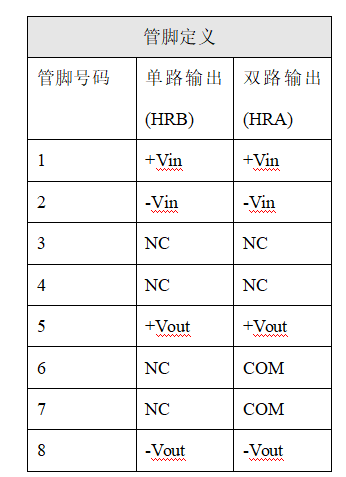

外型尺寸及引脚描述

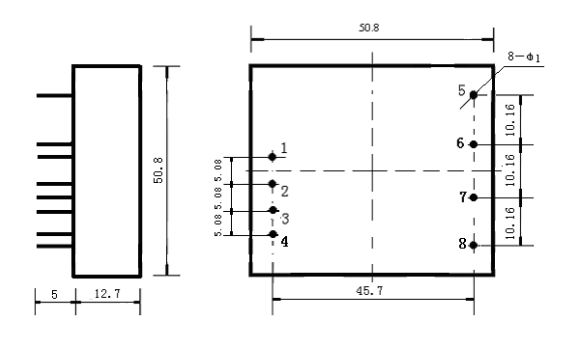

HRA(B) W1~25W系列 产品尺寸：50.8x50.8x12.7 单位: mm
