Exercise5

这次实验我们将正式接触到一个相对来说有点意思并且有点牌面的传感器了----->数码管。数码管是我们生活中非常常见的一种传感器，比如计时器，秒表，以及数字显示大屏幕，其实原理都跟数码管差不多。如果是没有单片机基础的同学，突然一下接触到相对来说比较常见且实用的传感器就会被吓到，感觉这玩意儿会非常的难，但是其实并不是你们想的那样，接下来看我的分析讲解你就能在十分钟之内完成这个exercise

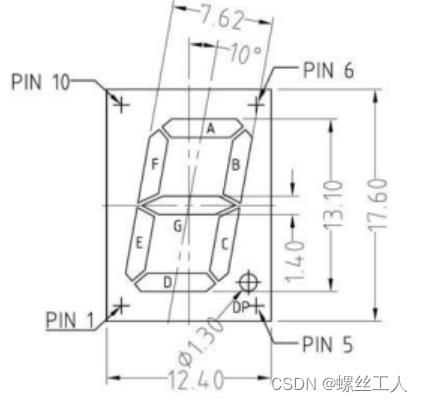

首先我们放一下数码管的构造图：

 这张图看上去数据密密麻麻，其实概括起来就那么一点东西。首先我们将数码管的长宽倾角的数据忽略不计（我们的目的是让它显示数字而不是美观性）。然后拿起你手上的数码管，按照图中的样子正对你自己。我们可以看到构造图中四个角分别标有PIN1 PIN5 PIN6 PIN10,然后此时拿起你手上的数码管看一看，正好上下分别五个引脚，一共十个引脚，所以请记住数码管引脚的序号为从左下角开始，逆时针最终到左上角为pin1--pin10的顺序。（这对我们之后的引脚定义有关系）。

到这里，我们仍然不知道数码管到底是什么东西，到底应该怎么用。没有任何一点关系，因为你马上就能迅速理解。我们看构造图中标有字母：A,B,C,D,E,F,G,DP，一共八个字母，每个字母所对应一段封闭独立的图形。那么其实本质就是我们可以把这个当成8个LED灯，每一个字母所对应数码管中的一段LED灯，然后我们再来算算引脚，一共10个引脚，有2个是GND，那么刚好
