1 前言

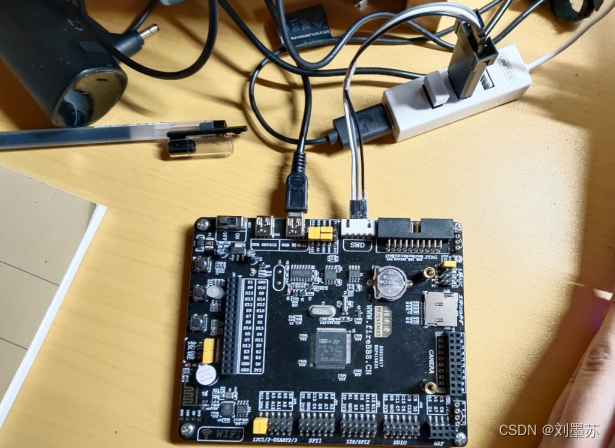

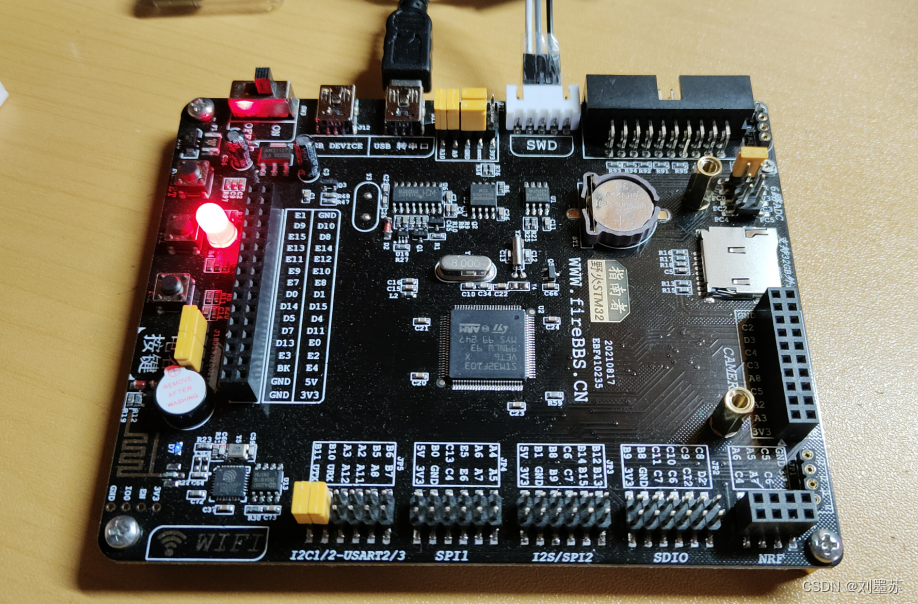

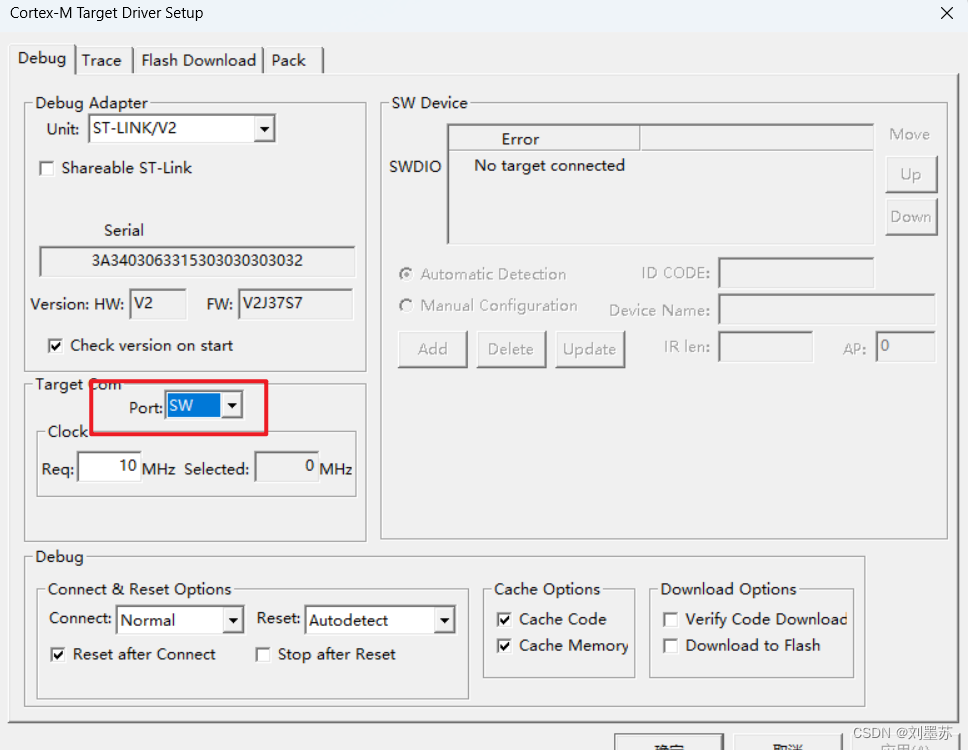

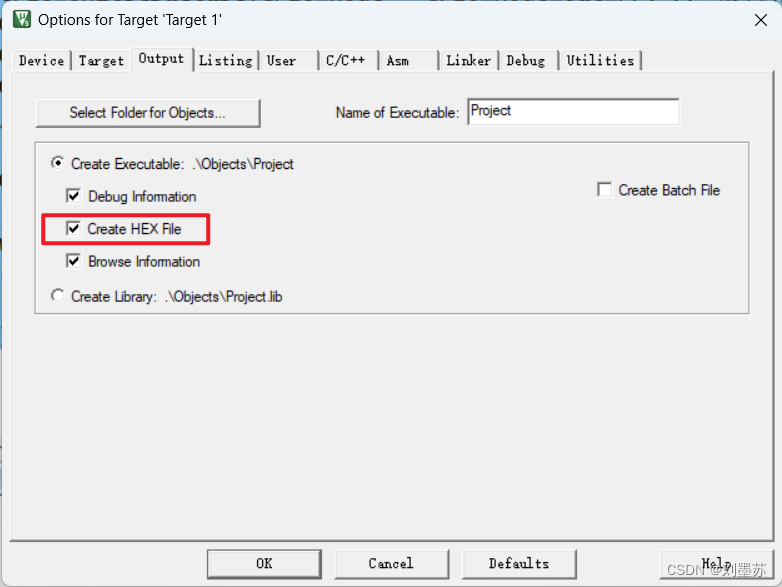

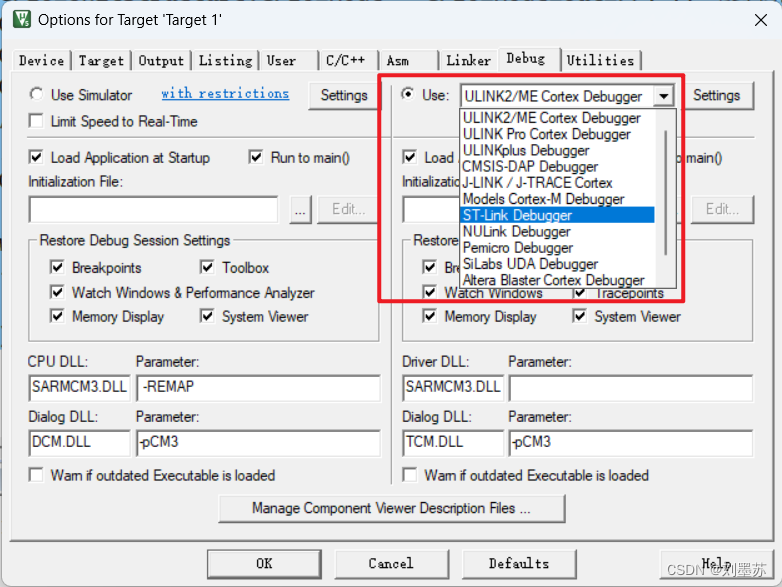

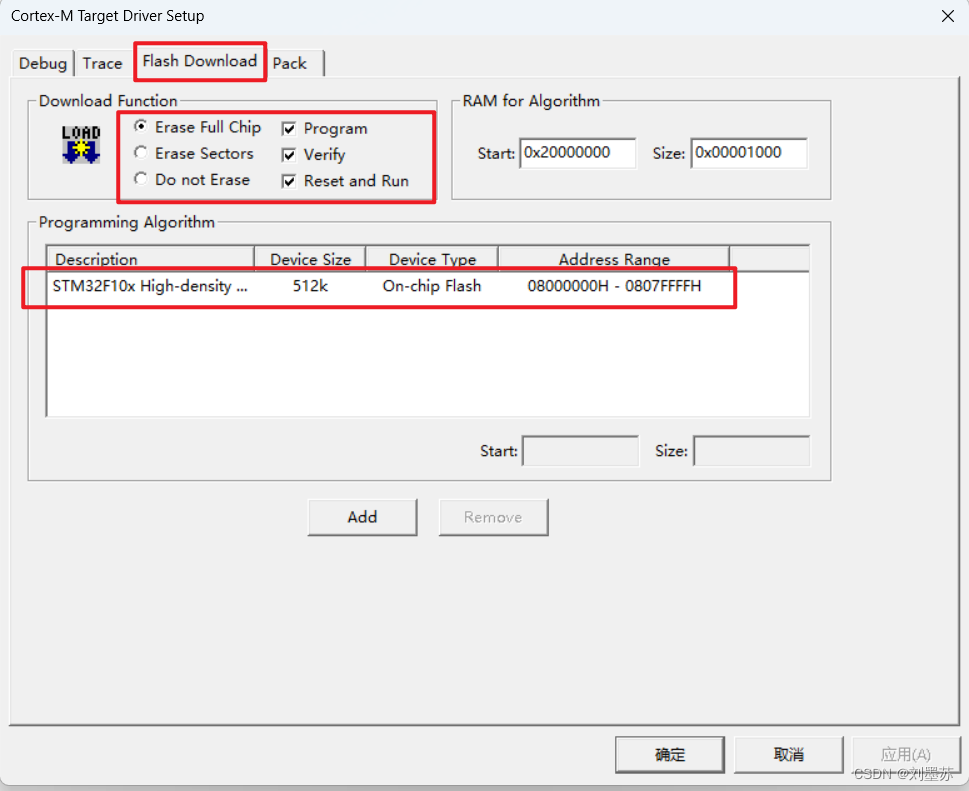

使用STM32F103指南者开发板，安装了Keil5，使用St-Link下载调试（手里有St-Link就没买DAP），也使用板载串口ISP下载hex文件。

使用库函数开发，新建了工程模板文件，我参考了野火和江科大自动化协的视频教程，还是觉得江科大自动化协的比较好理解。

2 工程模板文件

出于直观的考虑，我直接展示我的工程模板文件目录，再做解释。

STM32工程模板
--Start
----startup_stm32f10x_hd.s
----core_cm3.c
----core_cm3.h
----stm32f10x.h
----system_stm32f10x.c
----system_stm32f10x.h
--Library
----misc.c
----misc.h
----stm32f10x_adc.c
----stm32f10x_adc.h
----stm32f10x_bkp.c
-----stm32f10x_bkp.h
-----stm32f10x_can.c
-----stm32f10x_can.h
-----stm32f10x_cec.c
-----stm32f10x_cec.h
-----stm32f10x_crc.c
-----stm32f10x_crc.h
-----stm32f10x_dac.c
-----stm32f10x_dac.h
-----stm32f10x_dbgmcu.c
-----stm32f10x_dbgmcu.h
-----stm32f10x_dma.c
-----stm32f10x_dma.h
-----stm32f10x_exti.c
-----stm32f10x_exti.h
-----stm32f10x_flash.c
-----stm32f10x_flash.h
-----stm32f10x_fsmc.c
-----stm32f10x_fsmc.h
-----stm32f10x_gpio.c
-----stm32f10x_gpio.h
-----stm32f10x_i2c.c
-----stm32f10x_i2c.h
----stm32f10x_iwdg.c
----stm32f10x_iwdg.h
----stm32f10x_pwr.c
----stm32f10x_pwr.h
----stm32f10x_rcc.c
----stm32f10x_rcc.h
----stm32f10x_rtc.c
----stm32f10x_rtc.h
----stm32f10x_sdio.c
----stm32f10x_sdio.h
----stm32f10x_spi.c
----stm32f10x_spi.h
----stm32f10x_tim.c
----stm32f10x_tim.h
----stm32f10x_usart.c
----stm32f10x_usart.h
----stm32f10x_wwdg.c
----stm32f10x_wwdg.h
--User
----main.c
----stm32f10x_conf.h
----stm32f10x_it.c
----stm32f10x_it.h

2.1 Start文件

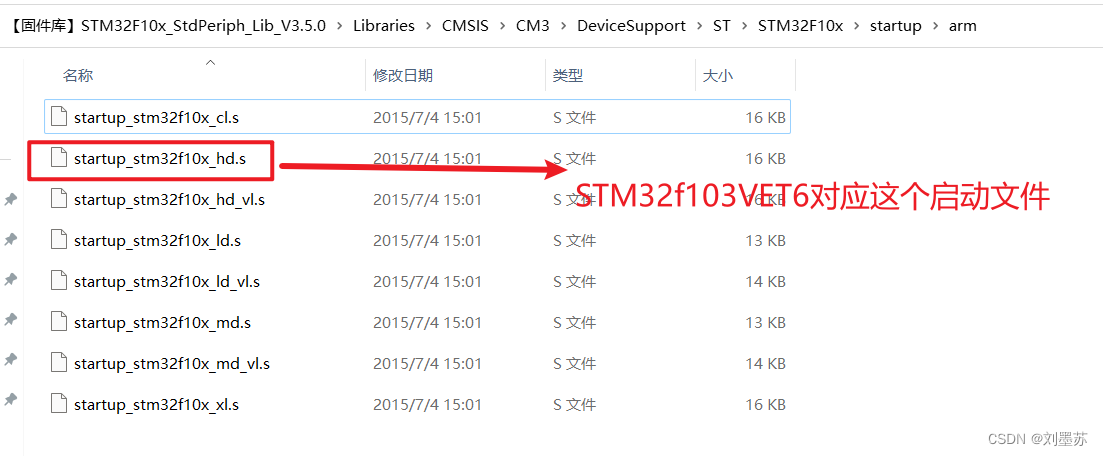

1️⃣添加STM32的启动文件：startup_stm32f10x_hd.s

汇编文件，设置堆栈指针、设置pc指针、初始化中断向量表、配置系统时钟、引用c库函数 main
在这里插入图片描述
2️⃣把寄存器映射文件:stm32f10x.h ，时钟配置文件system_stm32f10x.c、system_stm32f10x.h 移到 start文件夹下。

stm32f10x.h实现了内核之外的外设的寄存器的映射，就像51单片机的reg51.h
把外部时钟HSE=8M，经过PLL（锁相环）倍频为72M。
在这里插入图片描述

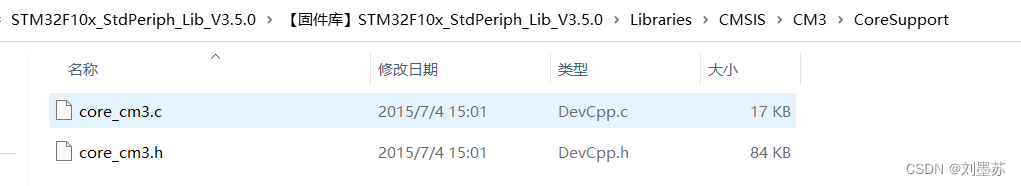

3️⃣将内核寄存器描述core_cm3.c和core_cm3.h移到start文件夹 下。

2.2 Library文件

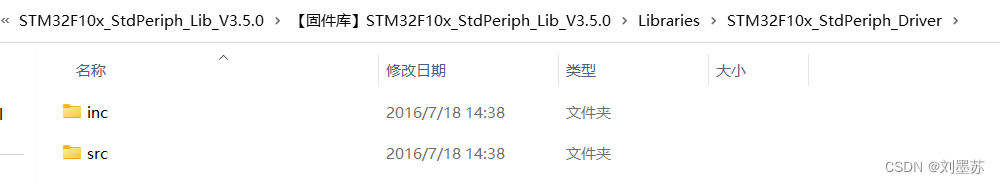

把inc和src下的文件都复制到 library文件夹。

在这里插入图片描述

2.3 User文件

1️⃣main文件，主函数文件

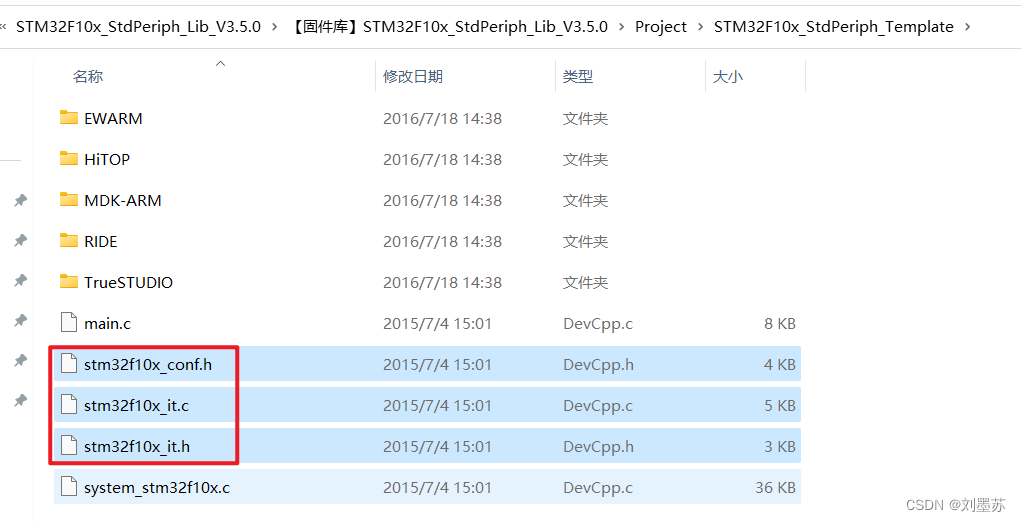

2️⃣stm32f10x_conf.h stm32f10x_it.c stm32f10x_it.h 复制到user目录下

在这里插入图片描述
stm32f10x_conf.h是一个头文件，包含了一些宏定义和函数原型，用于配置STM32F10x系列微控制器的外设。**这个文件中的宏定义包括了许多常用的配置参数，如时钟源、GPIO端口、USART波特率等等。**此外，它还包含了一些函数的声明，如GPIO_Init、USART_Init等等，用于初始化各种外设。

stm32f10x_it.c是一个源文件，用于处理STM32F10x系列微控制器的中断。在这个文件中，可以定义各种中断处理函数，如NVIC中断处理函数、EXTI中断处理函数、USART中断处理函数等等。这些中断处理函数可以根据具体的需求进行编写，用于处理各种外部中断事件。同时，这个文件还包含了一些外部变量和函数的声明，如NVIC_Configuration函数、

stm32f10x_it.h是一个头文件，包含了一些函数原型和宏定义，用于声明中断处理函数和配置NVIC。这个文件中定义了一些中断处理函数的函数原型，如EXTI0_IRQHandler、USART1_IRQHandler等等。此外，它还包含了一些宏定义，用于配置NVIC的优先级和分组模式。

工程模板文件建立以后，我们不需要动 Start 和 Library 文件夹的内容，后续只在 User 文件夹里面修改。

3 Keil5建立项目

3.1 新建project

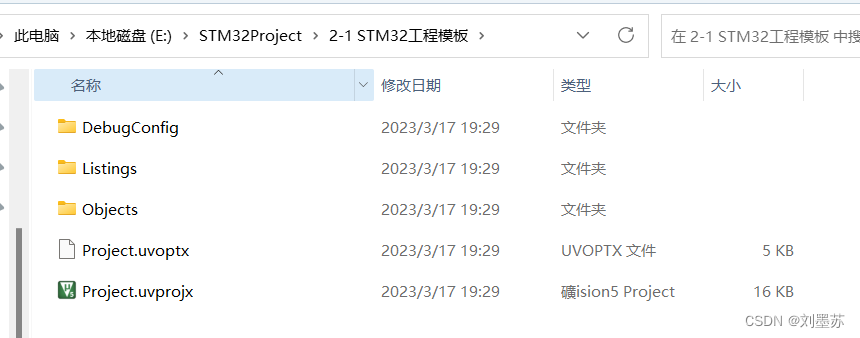

点击新建project（选项1）选择在STM32工程模板文件中。
在这里插入图片描述

3.2 添加文件

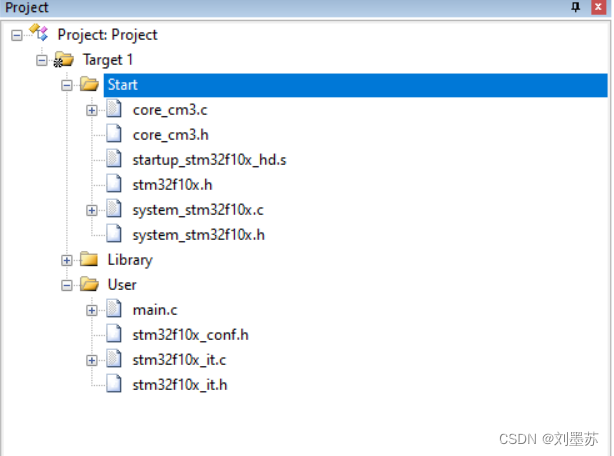

右键 Target1 新建 group ，并添加对应模板的文件
在这里插入图片描述

3.3 魔术棒配置

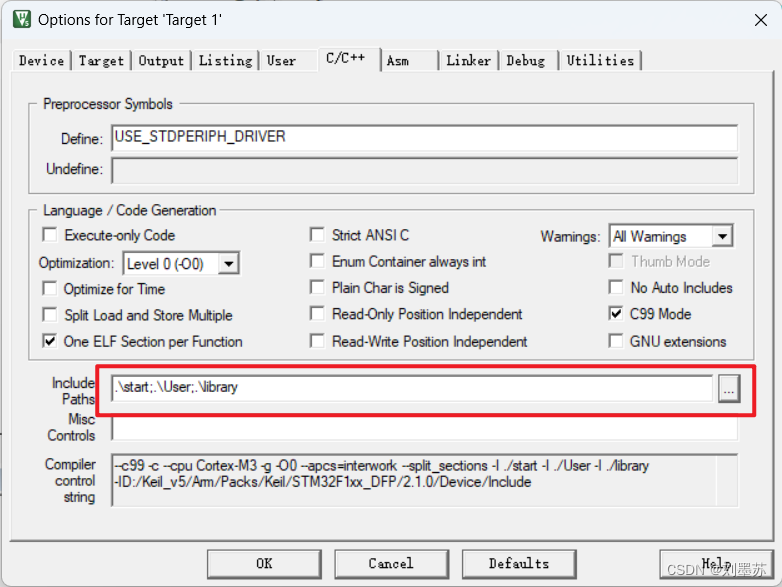

1️⃣c/c++里面Include paths添加h文件路径，即为start、library和user文件夹路径。
在这里插入图片描述

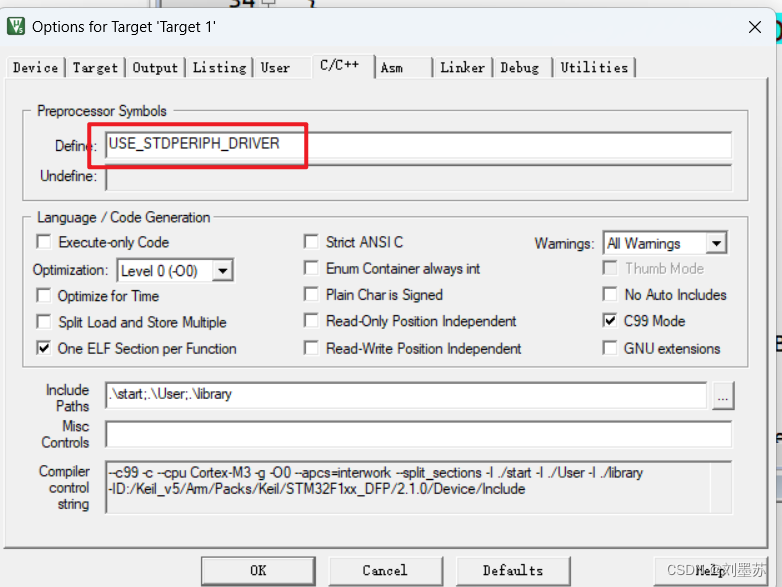

2️⃣设置宏定义

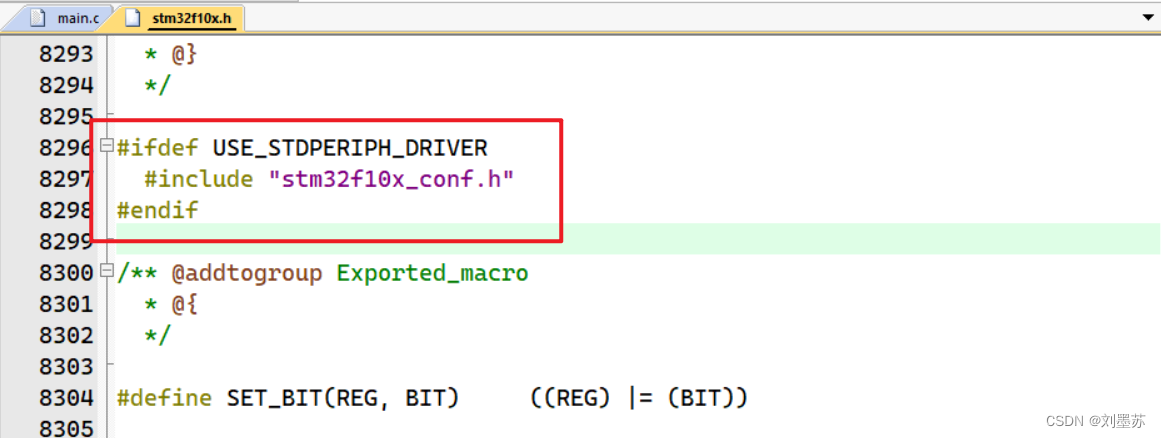

如果你定义了USE_STDPERIPH_DRIVER 这个字符串，下面的include “stm32f10x_conf.h” 才有效

在这里插入图片描述

4 点灯文件

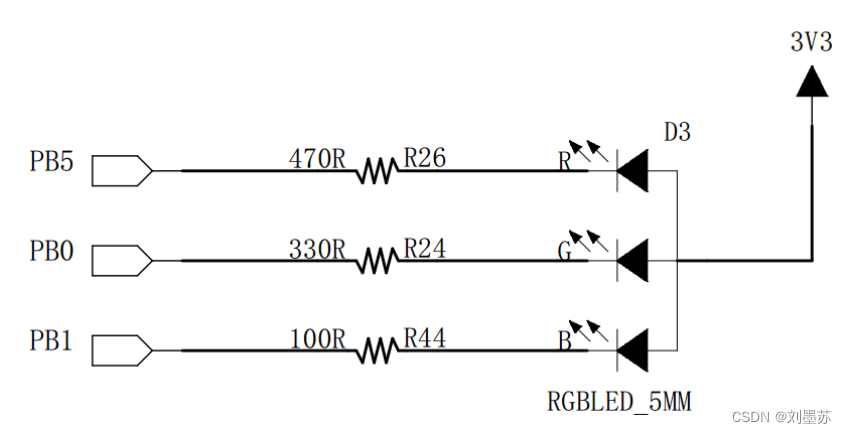

LED 硬件原理图，这里我们点亮的是R，给出PB5低电平，led就会点亮。
在这里插入图片描述

// main.c文件
#include "stm32f10x.h"                  // Device headerint main(void)
{//使能时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//配置端口模式GPIO_InitTypeDef GPIO_UnitStructure; //定义结构体GPIO_UnitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 设置推挽输出GPIO_UnitStructure.GPIO_Pin = GPIO_Pin_5;//选择端口GPIO_UnitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置速度GPIO_Init(GPIOB, &GPIO_UnitStructure); //端口初始化//设置端口电平//GPIO_SetBits(GPIOB, GPIO_Pin_5); //高电平GPIO_ResetBits(GPIOB, GPIO_Pin_5);//低电平while(1){}
}

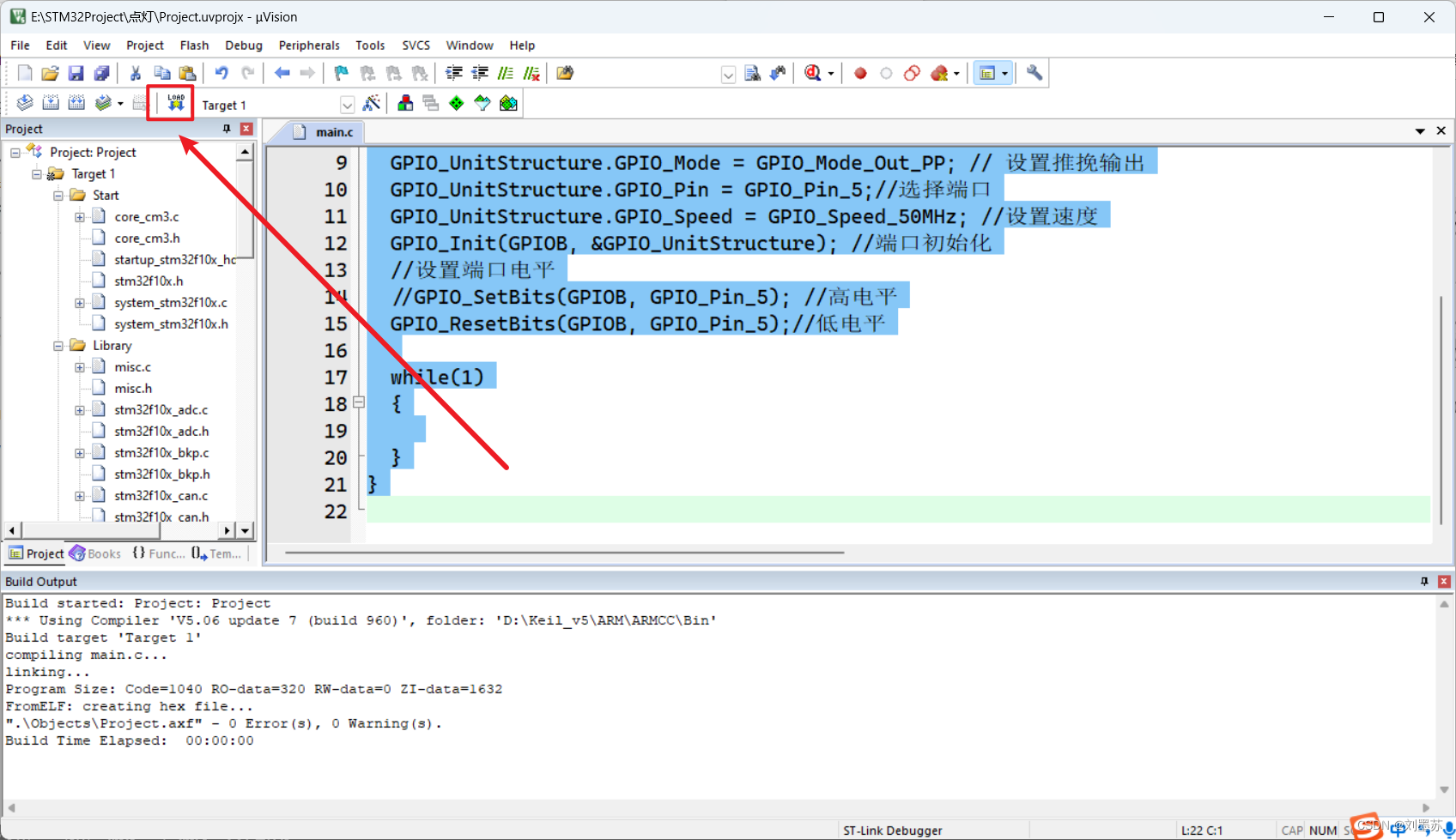

最后一行需要留空，否则会报错。

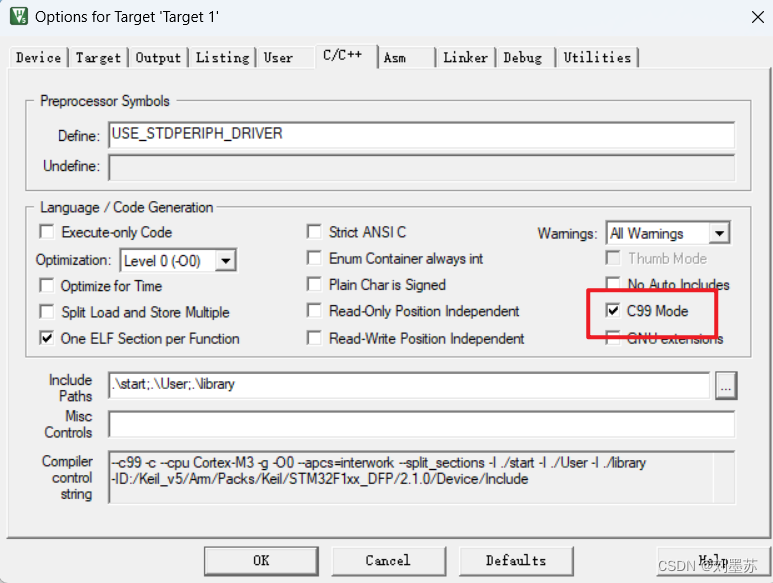

想让以上代码正常编译，还需要修改以下两点：

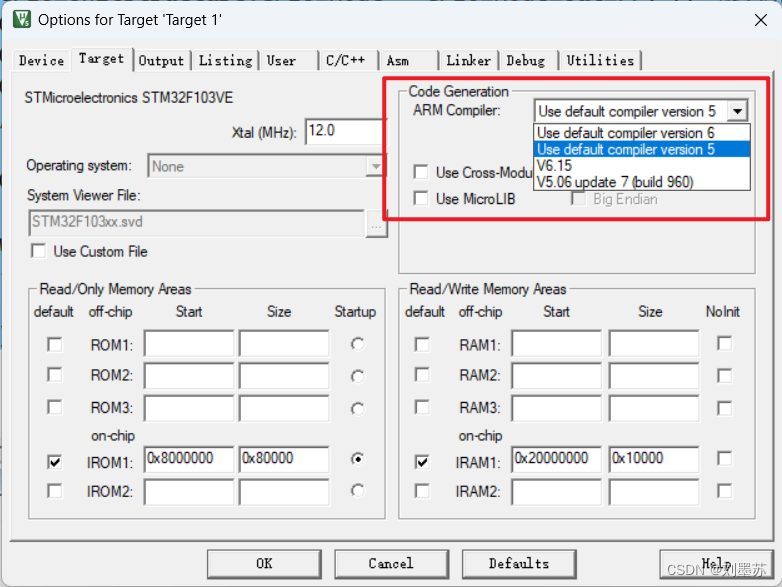

1️⃣修改ARM 编译器版本

在这里插入图片描述
