Altium Designer 14: 制作Mark点
Mark点,Mark point(reference point)用于在贴片过程中给PCB定位。
要求:

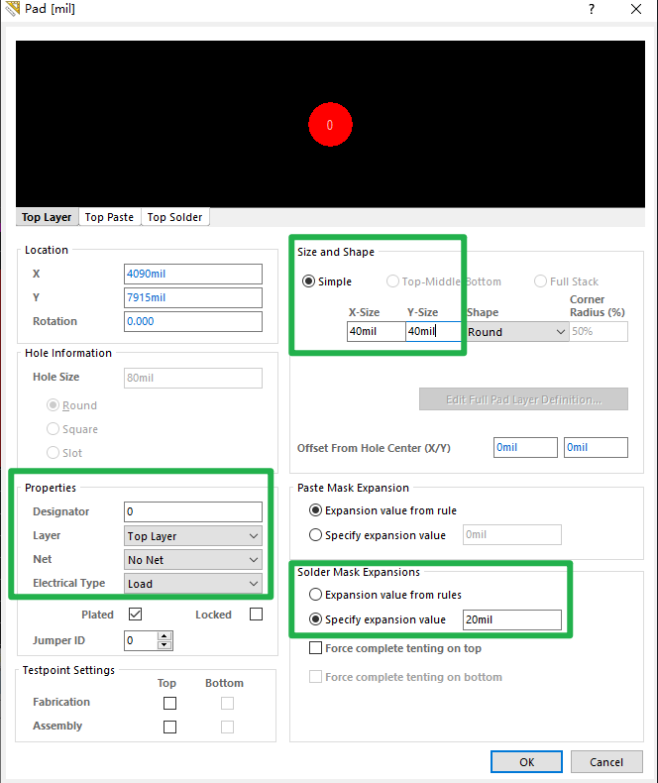

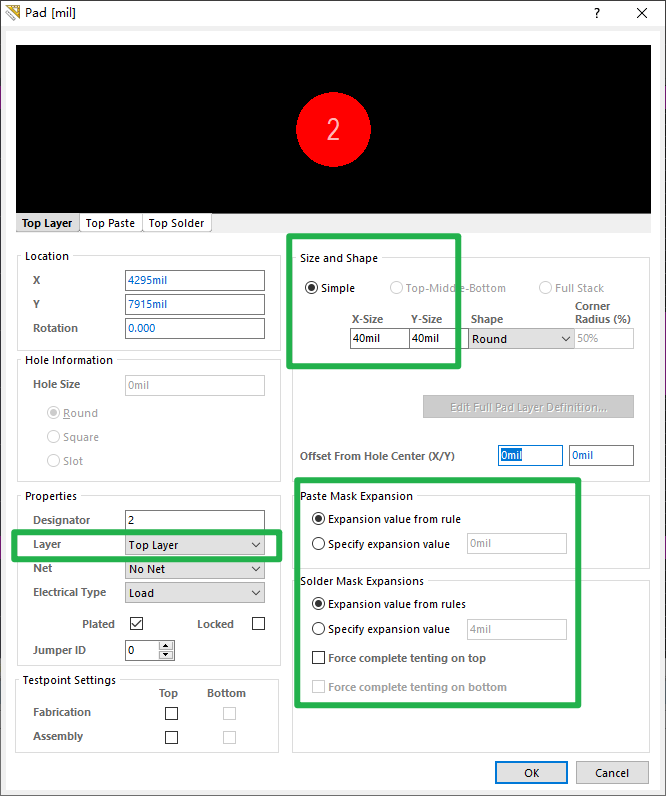

铜皮直径1mm,阻焊开窗直径2mm
参考 PCB Fiducial Mark - Electronics Post
实物图:

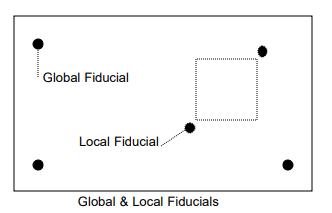

为了提高某些精密元件的定位精度,也可以在元件周围放两个mark点,如下:

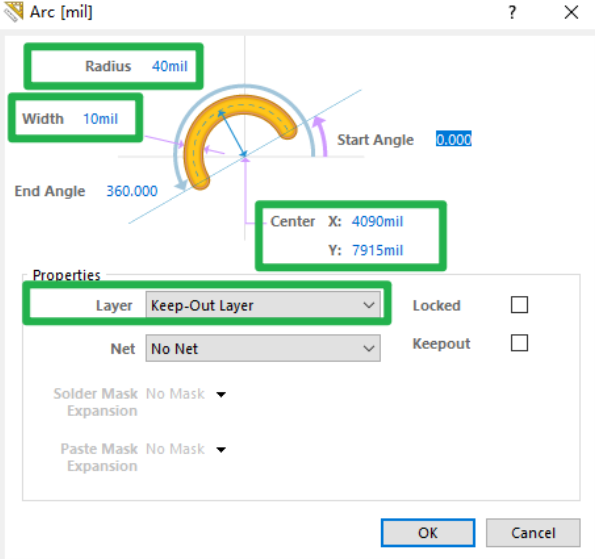

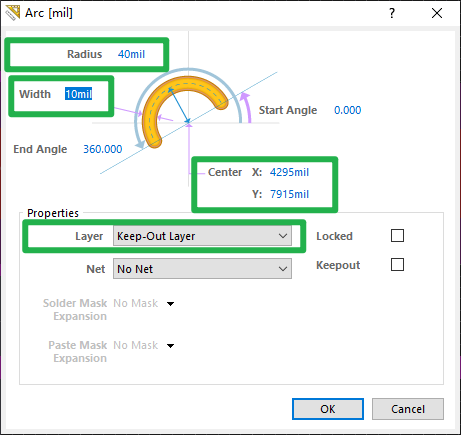

3. place-full circle,放置keepout层的圆圈,中心改为和pad相同,半径40mil(注意这边没管这个圆圈的线宽,所以keepout区域会略大于阻焊开窗区域)

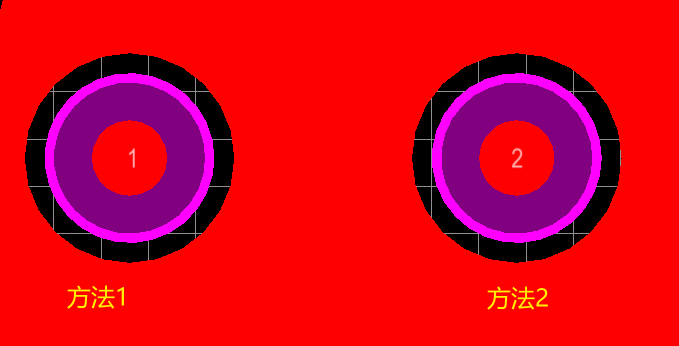

两种方法的效果对比如下:其实没有区别。所以建议方法1,操作更简单。
view-3D layout mode
,可以检查mark点的情况。
比如,没加keepout区域,在铺铜区域放上mark点,可以看到mark点附近多出一圈铜皮,这是因为polygon pour的间距设置不够大,放进mark点的pad后,铜皮没有避让足够的距离(比如,mark点的pad直径1mm,铜皮挖空的直径1.5mm,阻焊层开窗直径2mm,阻焊开窗的直径大于铜皮挖空的直径,就形成了外层这一圈)。其实2D模式也能看出,只是不大明显

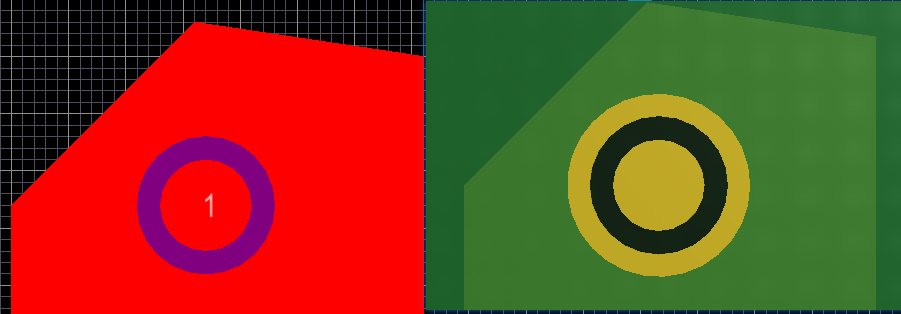

正确的2D和3D效果:
觉得搜到的教程不大清楚,有些可能还有问题,于是还是自己写一个。
不够清楚的例子:
AD中Mark点的制作_ad测试点怎么画_weixin_45284684的博客-CSDN博客
Altium Designer–如何添加Mark点_辉_0527的博客-CSDN博客
