电子拣货标签3代系统简介
一、产品参数
1. 电池供电版
| 产品型号 | CK_Label_v3 |
| 尺寸 | 114.5x44.5x19mm |
| 屏幕尺寸 | 2.9 inch |
| 分辨率 | 296*128 |
| 像素密度 | 112dpi |
| 显示技术 | 电子墨水屏显示 |
| 显示颜色 | 黑/白 |
| 外观颜色 | 白色 |
| 按键 | 4 |
| 指示灯 | 1 RGB 灯 |
| 灯光颜色 | 7种(红/绿/蓝/黄/紫/白/青) |
| 工作温度 | 0-50℃ |
| 工作频段 | 868MHz |
| 视角 | 180° |
| 支持内容格式 | 文本/图片/二维码/条形码 |
| 供电方式 | 钮扣电池组1800mAh(CR2450*3) |
| 寿命 | >1年 (10次/天) |
| 通信方式 | 无线通信 |
| 合规认证 | CE, RoHS |
| 无线固件更新 | 是的 |
| 模板设计DIY | 是的 |
| 安装方式 | 轨道安装 |
| 通信设备 | 基站：PICK_Router_V1.4/PICK_Router_V1.2 |
2. 外接供电版
| 产品型号 | CK_Label_v3 |
| 尺寸 | 114.5x44.5x19mm |
| 屏幕尺寸 | 2.9 inch |
| 分辨率 | 296*128 |
| 像素密度 | 112dpi |
| 显示技术 | 电子墨水屏显示 |
| 显示颜色 | 黑/白 |
| 外观颜色 | 白色 |
| 按键 | 4 |
| 指示灯 | 4 RGB灯 |
| 灯光颜色 | 7种(红/绿/蓝/黄/紫/白/青) |
| 工作温度 | 0-50℃ |
| 工作频段 | 868MHz |
| 视角 | 180° |
| 支持内容格式 | 文本/图片/二维码/条形码 |
| 供电方式 | DC 24V |
| 通信方式 | 无线通信 |
| 合规认证 | CE, RoHS |
| 无线固件更新 | 是的 |
| 模板设计DIY | 是的 |
| 安装方式 | 轨道安装 |
| 通信设备 | 基站：PICK_Router_V1.4/PICK_Router_V1.2 |
二、革新点
- 2.9寸墨水屏显示
- 无线通信
- 按键及三色高亮LED指示灯指示
- 296*128点阵屏幕
- 支持24V外接供电/电池供电
- DIY界面支持文本/条码/二维码
- 超低功耗
三、特点与效益
- 提升作业速度与品质
- 简易快速部署
- 实现无纸化标准化作业
- 缩短操作人员培训时间
- 降低人力成本，管理成本等
四、系统结构

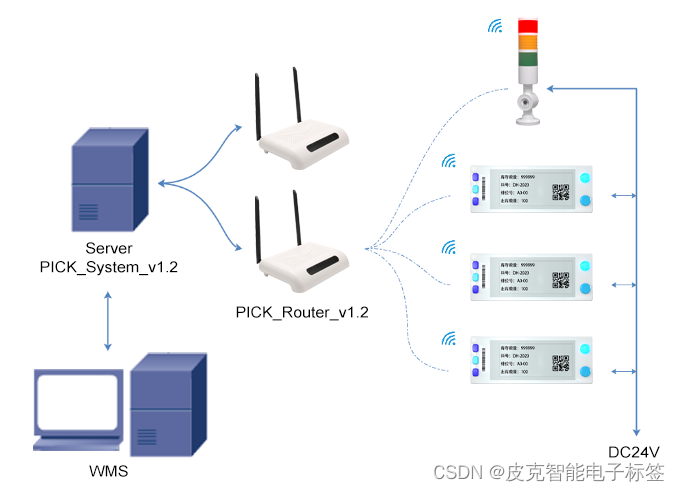

V1.2基站：
电子标签拣货系统就是通过PC机或扫描枪发送指令，通过路由器转发，控制电子标签上的LED灯或屏幕指引拣货人员准确，快速地到指定的位置拣取相应的货物。

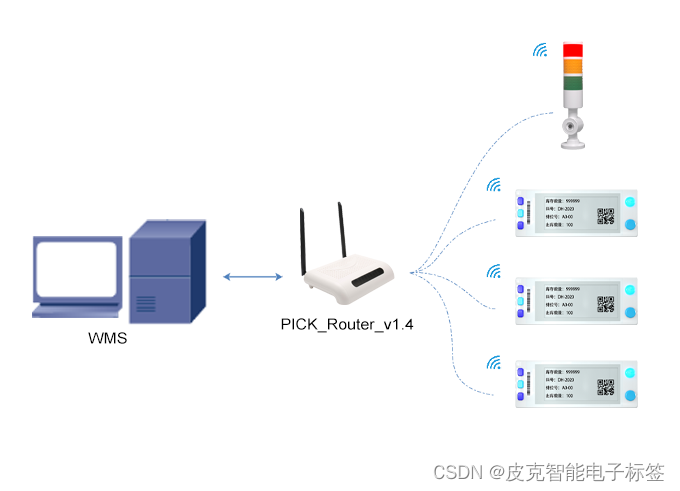

V1.4基站：
内置服务器程序，用户只用向此基站发送操作指令就可实现数据传递，使用更简单。
五、供电方式

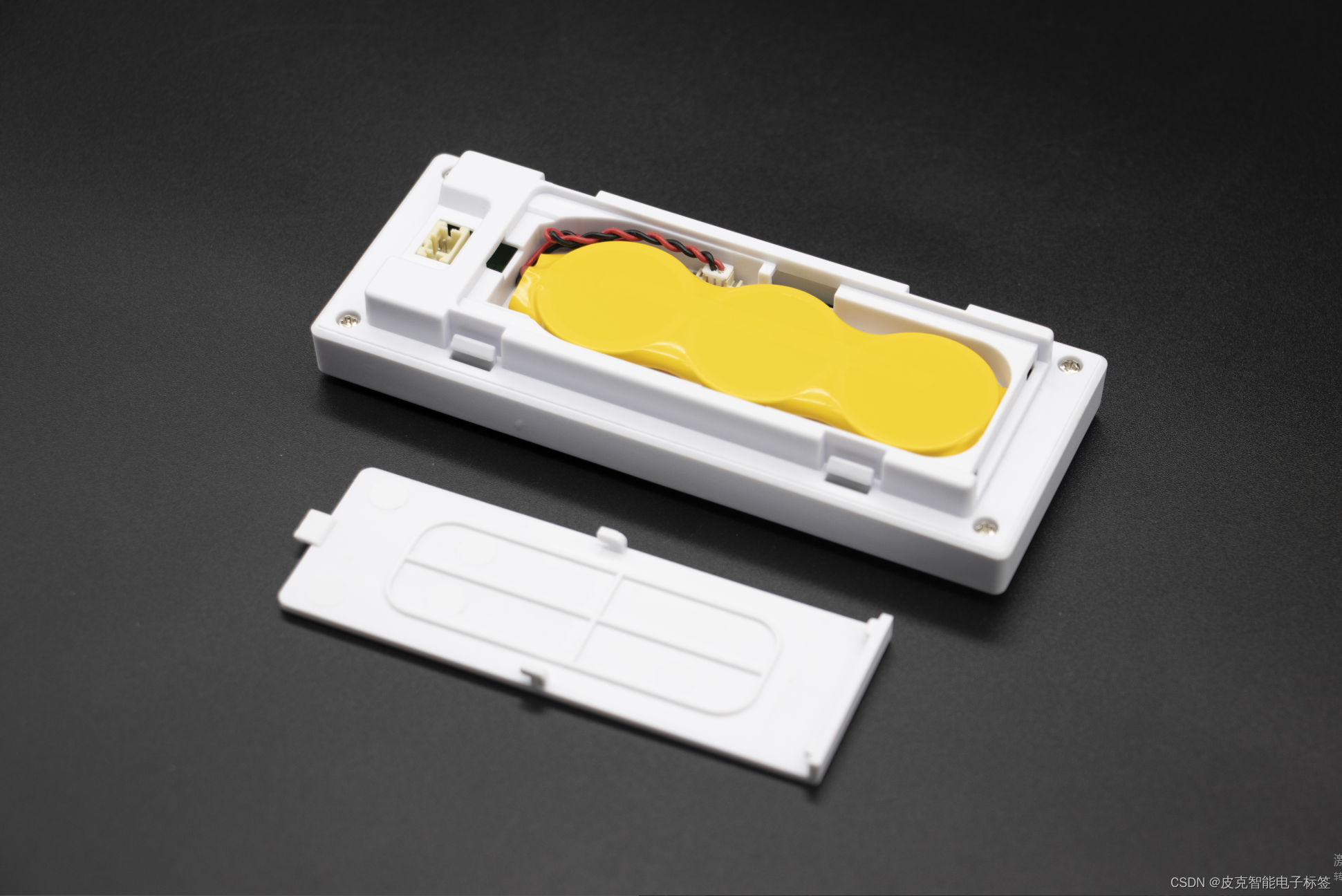

1.钮扣电池组供电（电池版本）

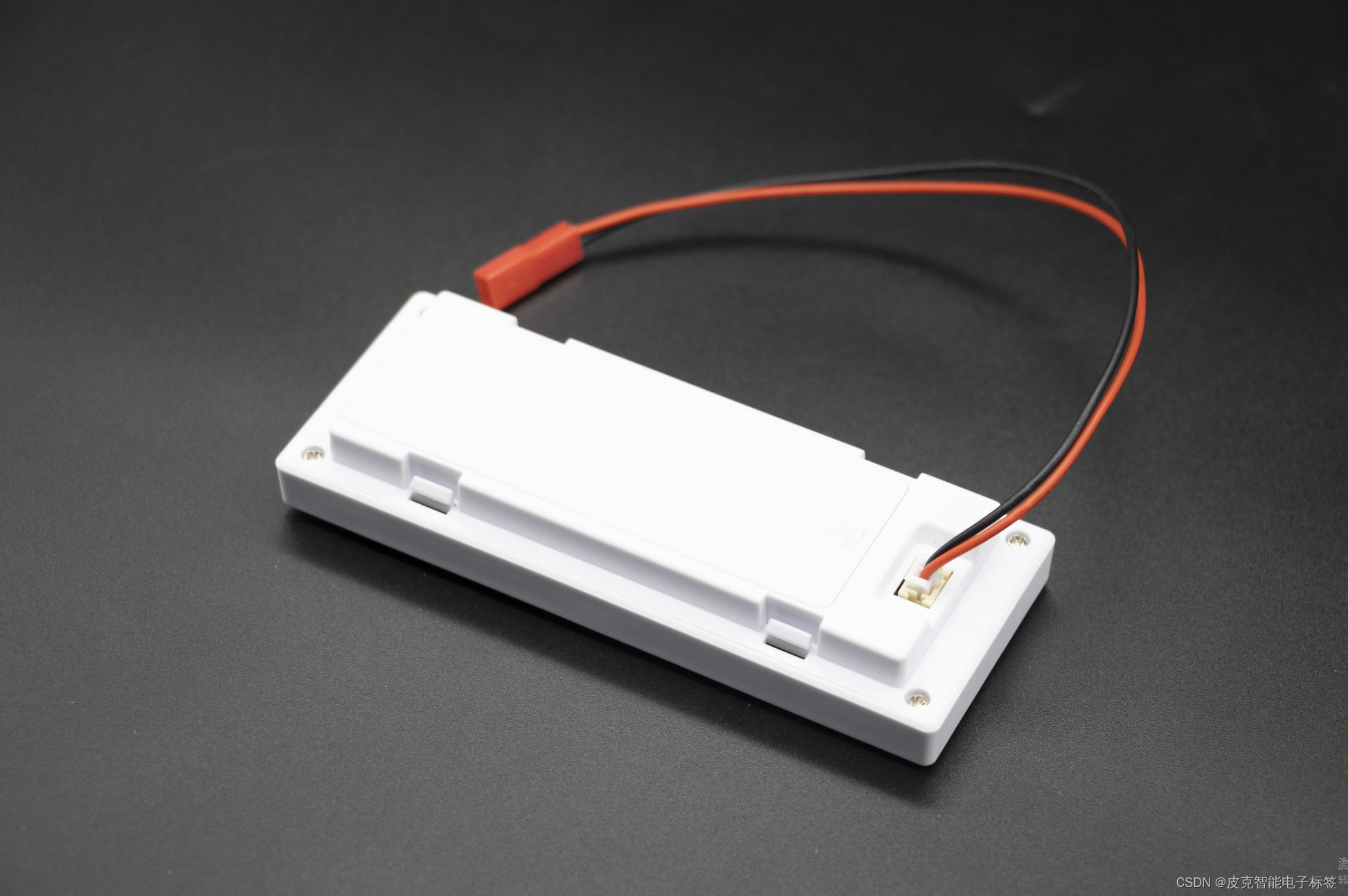

2. DC24V外接供电（外供电版本）

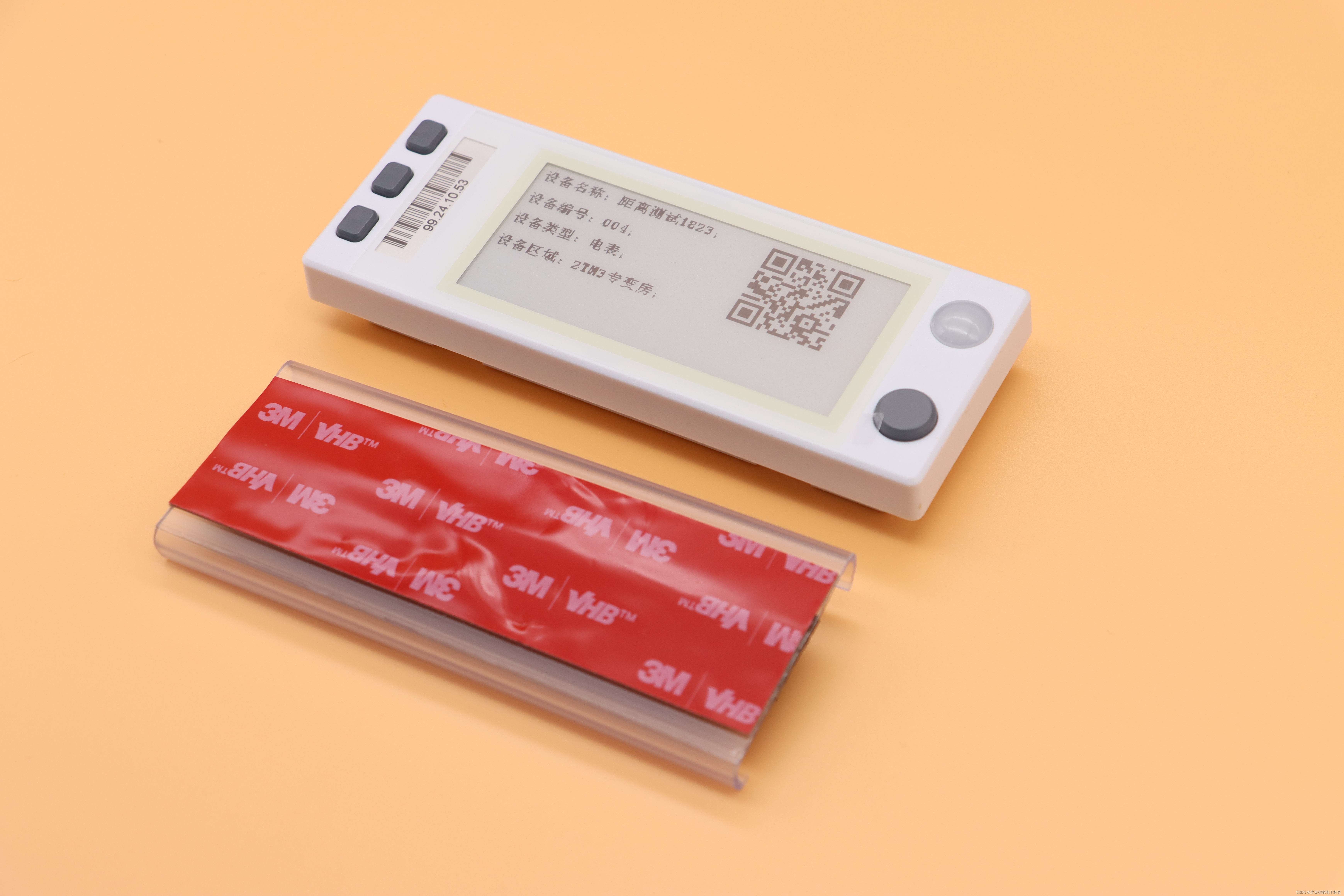

六、安装方式
1. 粘贴固定
2. 磁吸固定

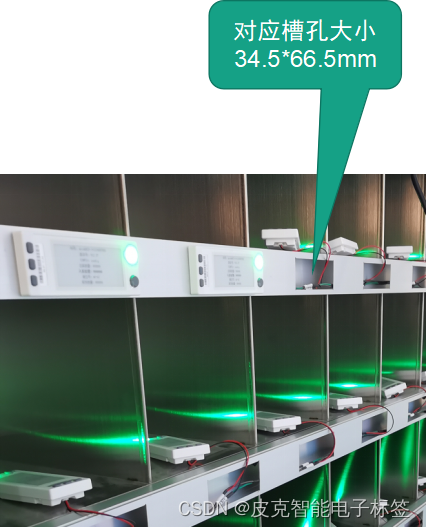

3. 轨道槽固定（可定制）

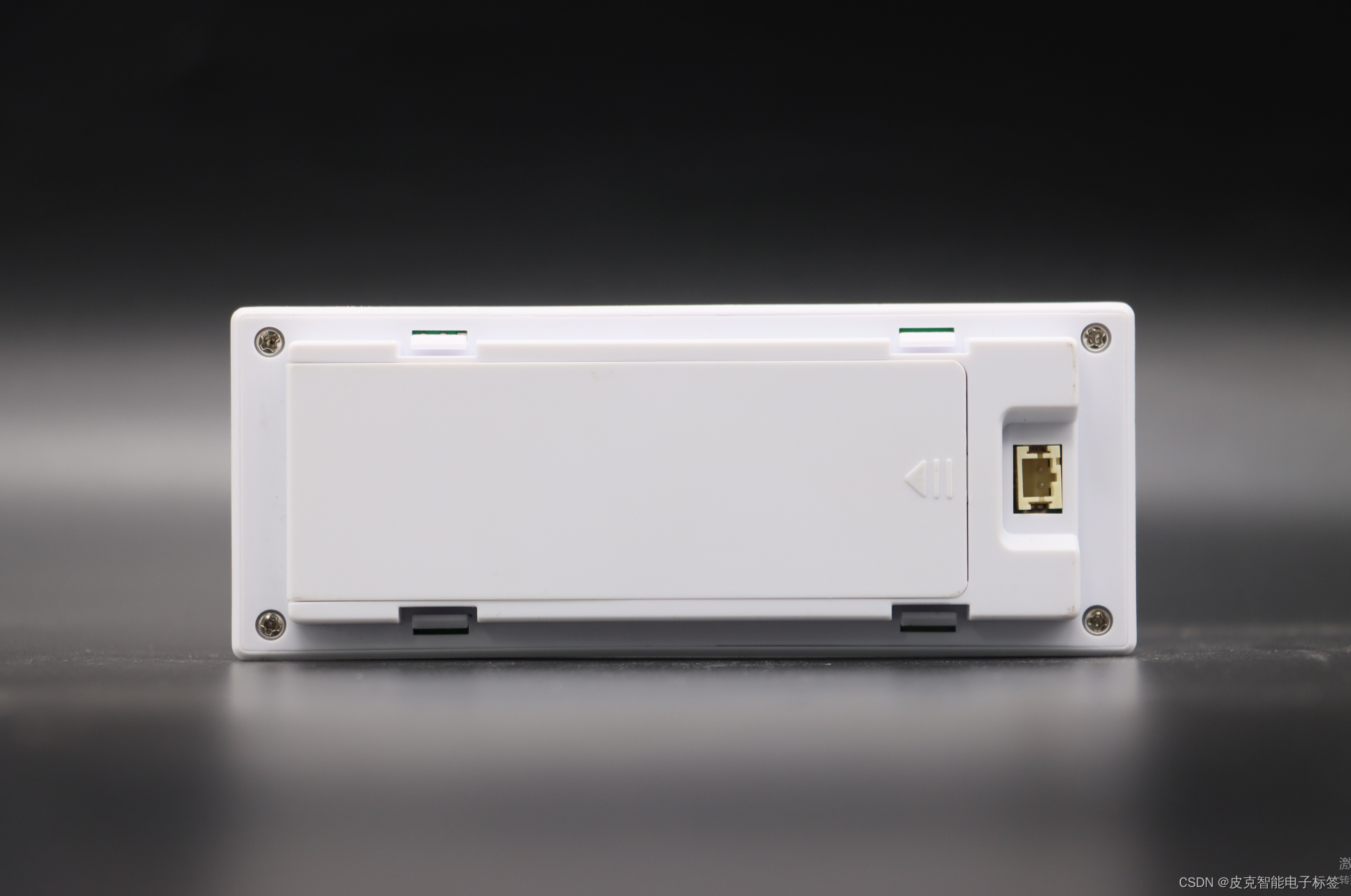

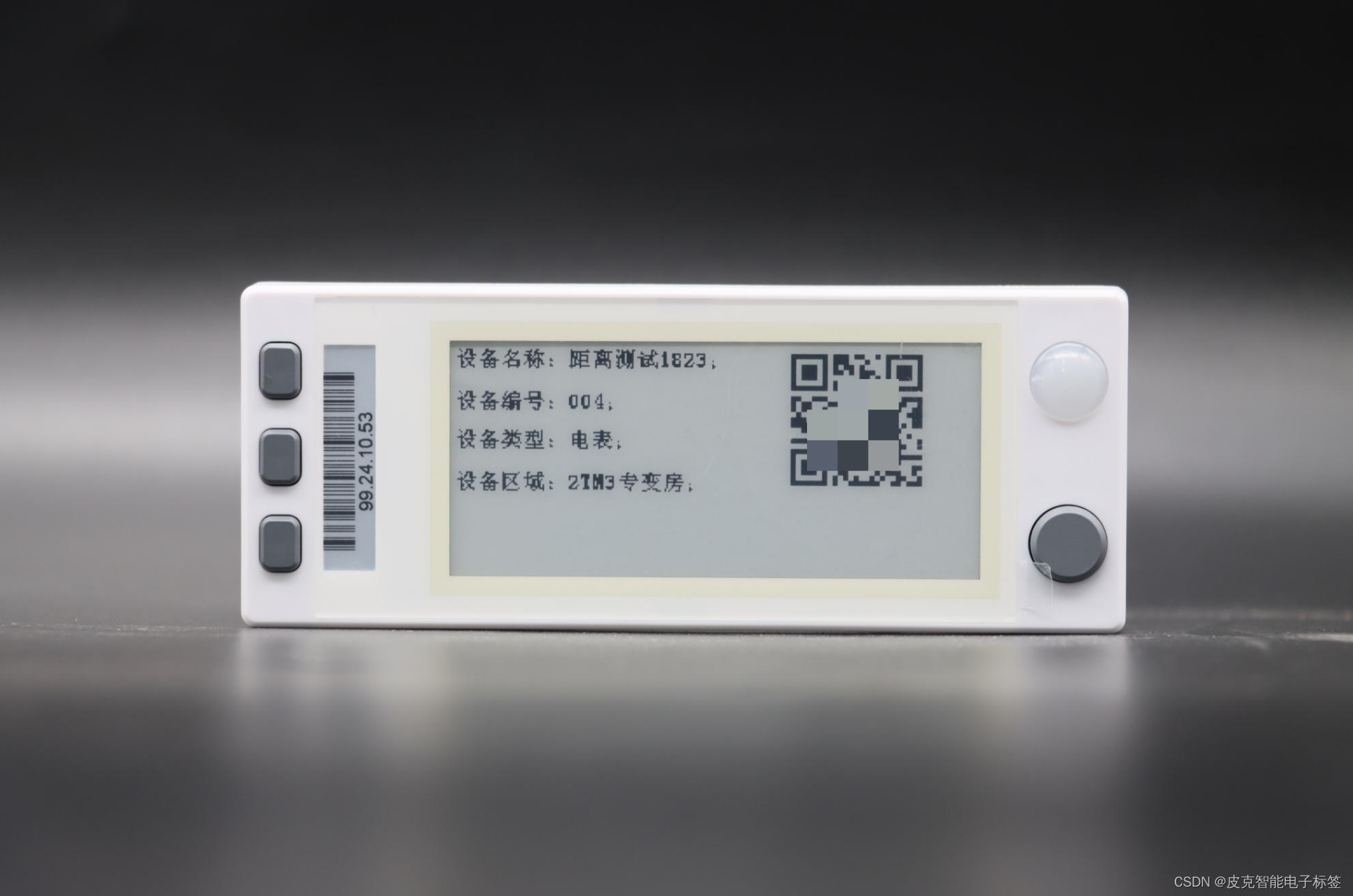

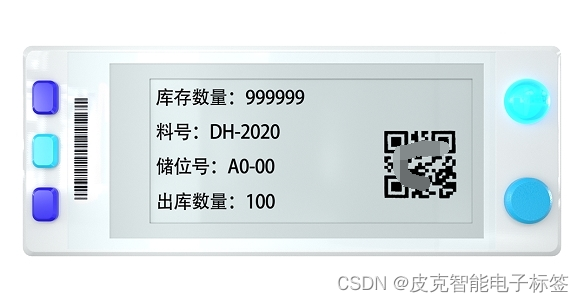

七、实物展示

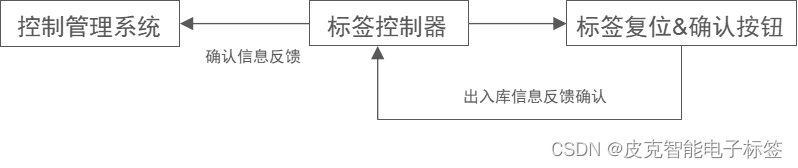

八、按钮控制流程
按键功能说明：
仓库3代只有一个按键
作用1：确认键，确认出、入库完成信息反馈给上位控制管理系统；
作用2：为注册按键，连续按此键3次会将标签信息注册到服务器；
作用3：是自定义功能按键，按键后系统会把按键动作反馈给控制管理系统，系统可以根据需要来自定义功能应用。
