在一些比较高级的充电芯片使用中,往往可以通过USB/IIC等通信方式修改芯片内部参数寄存器值来控制芯片的特性。但是初始时芯片总会有一个默认参数,在没有进行配置前会根据这个默认参数进行配置。

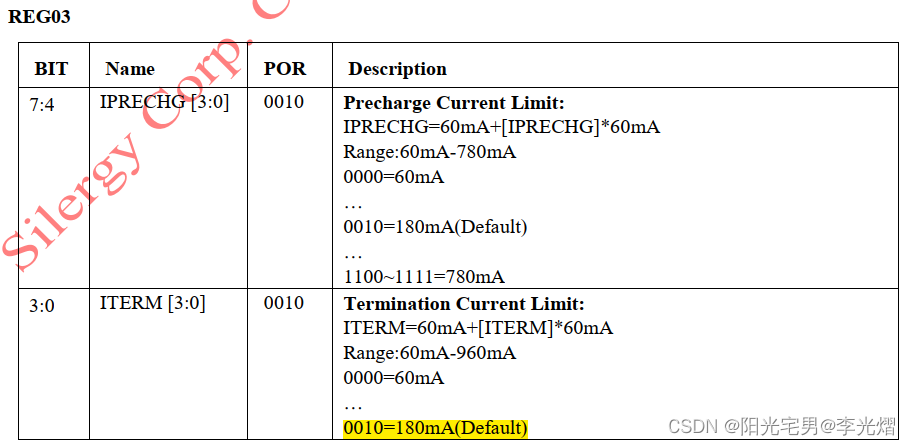

如下图为充电芯片SY6974B的规格书中地址为03的寄存器,可以看到3:0位是控制充电截止电流的,默认是在180mA。
这有点像刚刚买的手机,内部就默认有一个比较适合大众使用的默认配置状态。
在实际测试中我发现使用稳压源代替电源适配器去测试输入电流时,无论上位机是如何设置充电限流,但充电
