项目场景

Baumer工业相机堡盟相机是一种高性能、高质量的工业相机，可用于各种应用场景，如物体检测、计数和识别、运动分析和图像处理。

Baumer的万兆网相机拥有出色的图像处理性能，可以实时传输高分辨率图像。此外，该相机还具有快速数据传输、低功耗、易于集成以及高度可扩展性等特点。

Baumer工业相机堡盟相机中Binning像素合并功能是一种通过允许多个像素合并成一个较大像素的功能。它一般称为Binning模式，分为Binning 黑白模式和Binning 彩色模式。

技术背景

Baumer工业相机的像素合并功能是一种允许多个像素合并成一个较大像素的功能。这一功能通常用于增加相机捕获的图像的动态范围，以及提高对光线的敏感性。

像素合并可以通过两种方式进行：水平和垂直。水平像素合并将同一行的相邻像素合并，而垂直像素合并将不同行的像素合并。

通过合并像素，相机可以产生具有更高的细节、更少的噪音和在低光照条件下更好的照明的图像。由此产生的图像通常具有更高的质量，更适合分析和处理。

总的来说，像素合并功能是工业相机的一个重要特征，可以帮助提高各行业成像应用的准确性和可靠性，如医疗成像、质量控制和监控。

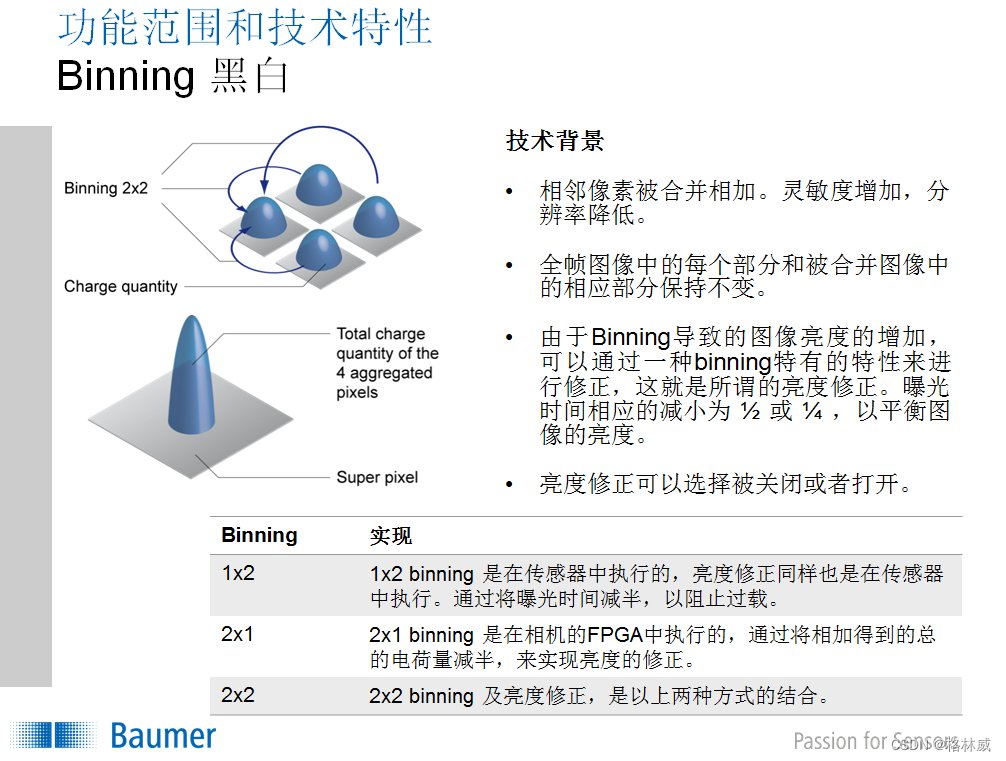

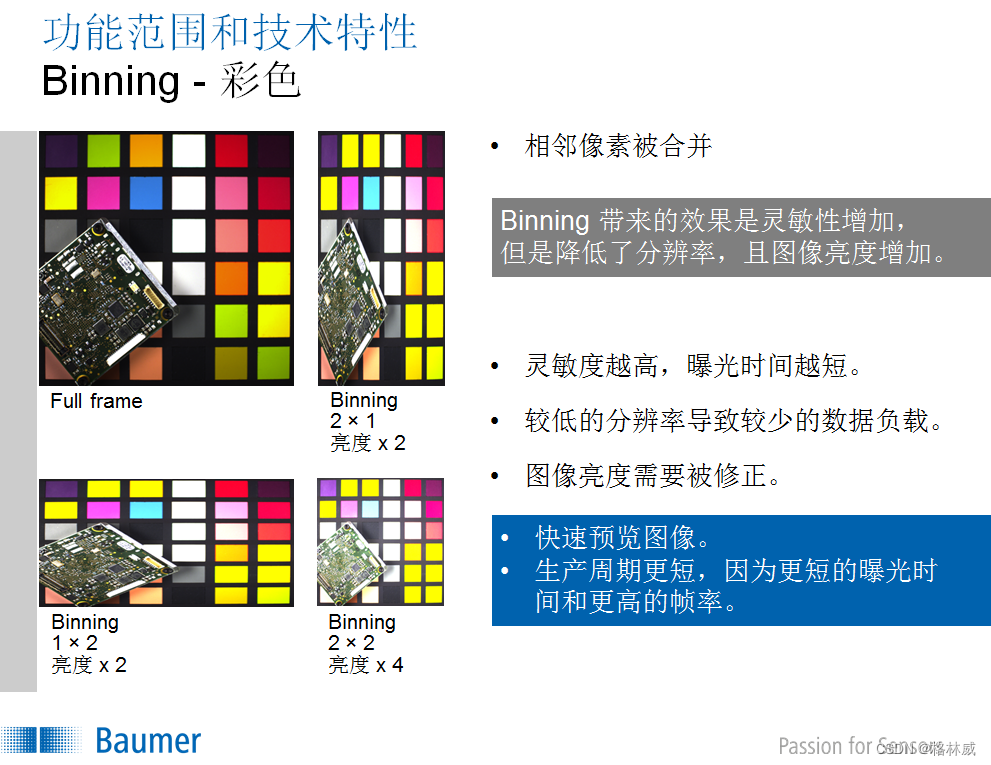

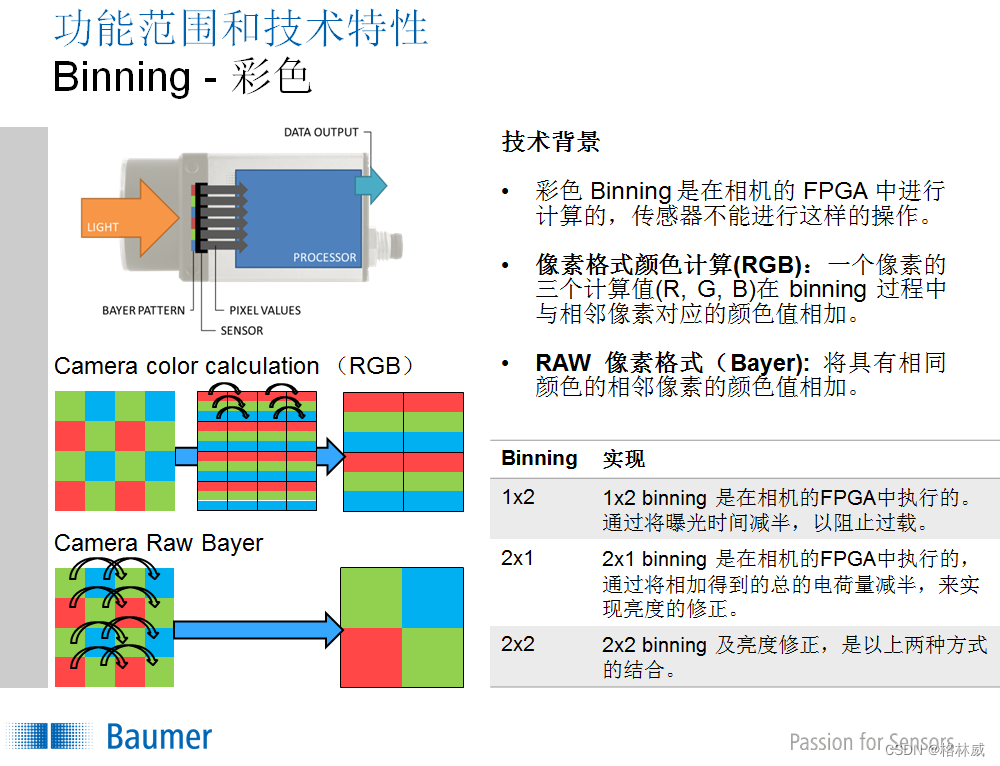

Baumer工业相机中的Binning模式分为Binning黑白模式和Binning彩色模式

下面为Baumer工业相机两种Binning模式的介绍：

CameraExplorer使用Binning

Baumer工业相机的相机软件Camera Explorer可以可视化便捷地进行Binning功能的设置

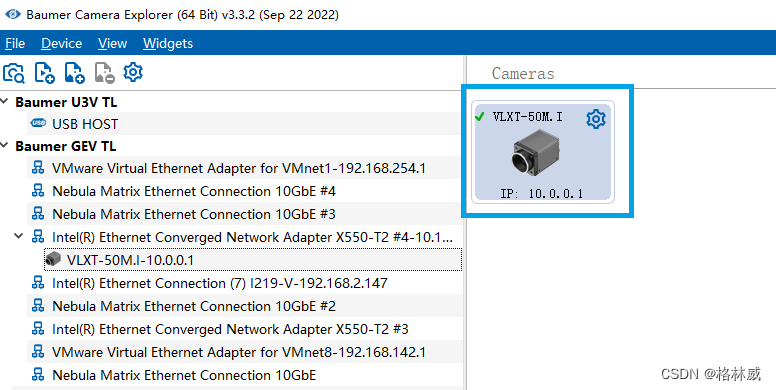

首先，双击进入相机界面

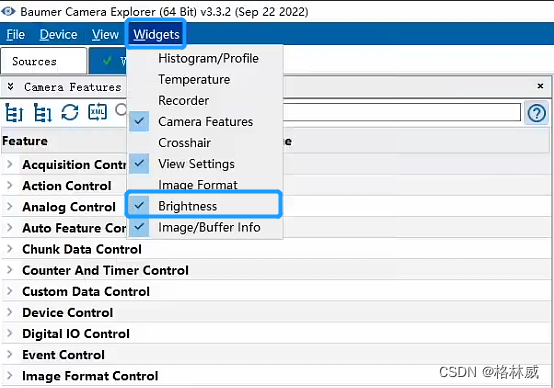

然后选择相机页面中左上角标题菜单栏中的Widgets，并选择其中的Image Format。

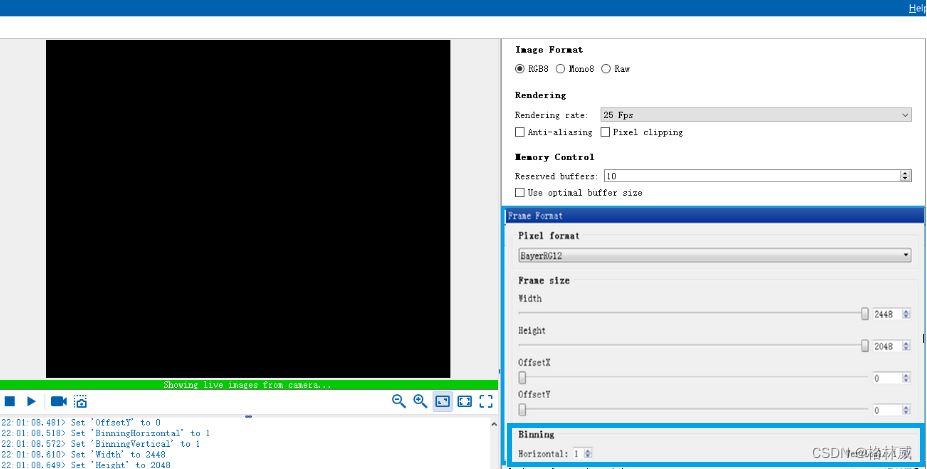

最后在Camera Explorer界面的右侧会出现Image Format的功能界面

其中，Binning中的Horizontal为水平方向的像素合并，Vertical则垂直方向的像素合并。

BGAPI SDK使用Binning

Baumer工业相机目前对应的SDK开发包有两种：BGAPI SDK和NEO API两种。

本文目前只介绍BGAPI SDK相关的Binning设置和使用方法

代码如下所示，分为C++语言和C#语言：

//C++模式
//像素合并Binning功能
CString BinningHorizontalStr = 2;
CString BinningVerticalStr = 2;
if(m_pDevice != NULL)
{//设置水平方向像素合并参数为2m_pDevice->GetRemoteNode("BinningHorizontal")->SetInt(BinningHorizontalStr );//设置垂直方向像素合并参数为2m_pDevice->GetRemoteNode("BinningVertical")->SetInt(BinningVerticalStr );
}

//C#模式
if (pDevice != null)
{                  //检查相机的Binning功能是否存在if(pDevice.RemoteNodeList["Binning"]){//设置水平方向像素合并参数为2pDevice.RemoteNodeList["BinningHorizontal"].Value =  2;//设置垂直方向像素合并参数为2pDevice.RemoteNodeList["BinningVertical"].Value = 2;}}

Binning像素合并模式的优势

工业相机的像素合并功能提供了几个优势：

1. 提高灵敏度。像素合并将相邻像素的像素值结合起来，形成一个更敏感的传感器。这有助于检测低光，提高图像质量。

2. 减少噪音。像素合并有助于通过平均多个像素的像素值来减少图像中的噪音。这有助于实现更高的信噪比，从而获得更清晰的图像。

3. 提高分辨率。合并像素可以通过将多个像素合并为一个像素来提高图像的分辨率。这可以帮助捕捉到图像中的精细细节。

4. 减少数据大小。合并像素可以减少表示图像所需的数据量，这在需要传输或储存数据的应用中很有用。

总的来说，工业相机中的像素合并功能可以显著提高图像质量，使其成为各种应用中的宝贵工具，包括机器视觉、监控和科学成像。

Binning像素合并模式的行业应用

工业相机的像素合并功能有几个场景的应用：

1. 图像增强。像素合并可以通过减少噪声和提高信噪比来提高图像质量。

2. 高分辨率成像。像素合并可以使相机通过合并多个像素的数据来产生高分辨率的图像。

3. 弱光成像。像素合并可以通过合并多个像素的数据和增加整体信号来提高相机在低光环境下的灵敏度。

4. 深度感知。像素合并可用于通过合并立体相机的视图来创建深度图。

5. 超高速成像。像素合并可以使相机通过合并一组像素的数据并以高速度记录来捕捉超高速的图像。

总的来说，像素合并功能在许多对清晰度和精确度要求很高的工业成像应用中非常有用。
