2 YOLOv5中添加NWD函数

参考文章

1 Normalized Gaussian Wasserstein Distance

论文链接：A Normalized Gaussian Wasserstein Distance for Tiny Object Detection

提出一个新的metric来测量边界框之间的相似性，用Wasserstein距离来代替标准的IoU。首先将边界框建模为二维高斯分布，然后用归一化的Wasserstein距离（NWD）来衡量高斯分布的相似性。Wasserstein距离最大的优点是即使两个边界框无重叠或相互包含，也可以测量分布的相似性。另外，NWD对不同尺度的目标不敏感，因此更适合测量极小目标间的相似性。

所提出的NWD可以同时用到单阶段和多阶段的检测器中。另外，NWD不仅可以代替标签分配中的IoU，而且也可以替代NMS和损失函数中的IoU。

1.1 Motivation

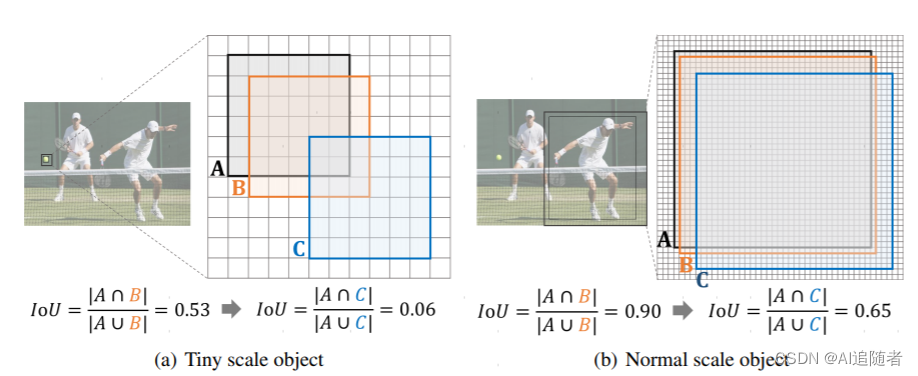

上图为极小目标和正常尺寸目标的IoU敏感性分析。注意每个格子代表一个像素，A表示一个GT边界框，B和C分别表示沿对角线偏移一个像素和四个像素的预测边界框。可以看到，对于极小目标检测，轻微的位置偏移就会造成IoU的下降。即使在正常的目标检测中，虽然没那么明显，但也有一定的下降。因此，需要设计新的metric来代替IoU，来衡量不同分布间的相似性。

1.2 方法

IoU实际上是计算两个有限样本集相似度的Jaccard相似系数，受此启发，作者提出一种基于Wasserstein距离的极小目标检测，因为它能在即使没有重叠的两个分布都能反映他们之间的距离。因此，Wasserstein距离在测量极小目标检测中比IoU有更好的特性。具体的细节如下：

1.2.1 边界框的高斯分布建模

对于极小目标，边界框中通常包含一些背景像素，因为大部分的真实目标不是严格的矩形。在这些边界框中，前景像素和背景像素分别集中在边界框的中心和边界。为了更好的描述边界框中的不同像素的权重，边界框可以被建模为两个二维的高斯分布，其中中心像素有最高的权重，然后从中心到边界像素的重要性递减。具体地，对于水平的边界框 $R=(cx,cy,\omega ,h)$ ，其中(cx,cy)、w、h分别表示边界框的中心点、宽和高。它的内切椭圆的公式为：

其中， $(u_{x},u_{y})$ 表示椭圆的中心坐标， $\sigma _{x},\sigma _{y}$ 表示沿x轴和y半轴的长度。

一个二维高斯分布的概率密度函数可以表示为：

其中 $X,u,\sum$ 分别表示中心点(x,y)，高斯分布的均值和协方差。

当

公式(1)中的椭圆则是二维高斯分布的密度轮廓。因此，水平边界框可以表示为一个二维高斯分布 $N(u,\sum_{}^{})$ ，服从

从而，两个边界框的相似度转化为两个高斯分布的距离分布。

1.2.2 归一化的高斯Wasserstein距离

Wasserstein距离来源于最佳传输理论，用来计算两个分布间的距离。对于两个高斯分布 $\mu _{1}=N(m_{1},\sum_{}^{})$ 和 $\mu _{2}=N(m_{2},\sum_{}^{})$ ， $\mu _{1}$ 和 $\mu _{2}$ 间的二阶Wasserstein距离可以定义为：

它可以简化为：

其中 $\left | \left | \cdot \right | \right |_{F}$ 表示Frobenius范数

此外，公式(6)可以被更进一步简化为：

然而， $W_{2}^{2}(N_{a},N_{b})$ 是一个距离度量，并不能直接用做相似性度量(也就是像IoU中是0-1间的数)。因此，作者采用指数的归一化形式，获得一个新的归一化Wasserstein距离(NWD):

其中C是一个与数据集密切相关的常数。在实验中发现，设定C为AI-TOD中平均绝对尺寸能达到最好的检测性能。此外，可以发现C在一个特定的范围内是鲁棒的。

与IoU相比，NWD对于极小目标检测有以下优势：(1)尺度不变性；(2)对位置偏移的平滑性；（3）测量两个互不相交或相互包含的边界框的相似度。如图2所示，不是一般性，作者讨论了度量值在以下两种情形下的变化。

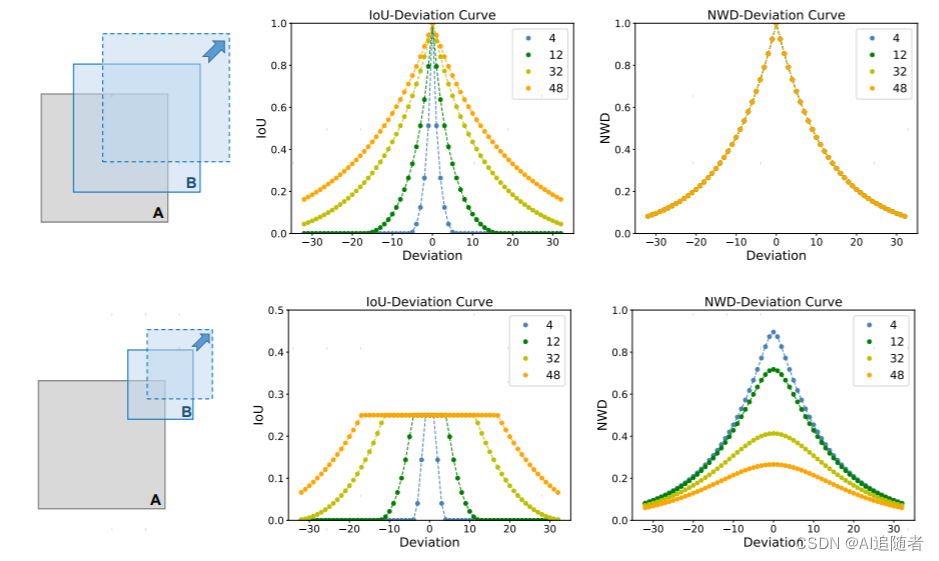

从图2的第一行中，保持边界框A和B尺度一样，将B沿着A的对角线移动。可以发现NWD的四个曲线是完全一致的，表明NWD对边界框的尺度变化是不敏感的。此外，发现IoU对于轻微的位置偏移很敏感，但由位置偏移导致的NWD变化更平滑。对位置偏移的平滑性表明，正负样本的区分比同样阈值的IoU要好。在图2的第二行，设B的边长是B边长的一半，沿着A的对角线移动B。相比IoU，NWD的曲线更平滑，它可以一致性的反映两个分布间的相似度，即使 $\left | A\cap B \right |=A$ 或 $\left | A\cap B \right |=0$ 。

1.2.3 基于NWD的检测器

NWD可以很容易地代替IoU插入到任意anchor-based的检测器中。不失一般性，采用anchor-based Faster R-CNN来证明NWD的有效性。具体地，所有的修改都是在原来使用IoU的三个部分进行的。具体如下：

基于NWD的标签分配：Faster RCNN包含两个网络：RPN产生区域候选框，R-CNN在这些候选框基础上检测目标。RPN和R-CNN都包括标签分配过程。对于RPN，首先生成不同尺度和宽高比的anchors，然后将这些anchors分配二值标签用于训练后续的分类和回归。对于R-CNN，标签匹配过程与PRN类似，区别在于R-CNN的输入是RPN的输出。为了克服前边提到的IoU在极小目标检测中的缺点，作者设置了基于NWD的标签分配策略，利用NWD来分配标签。具体地，为了训练RPN，正标签将会被分配到两种anchors中：(1) 用GT框时，anchor具有最高的NWD值，这个值大于 $\theta _{n}$ ；(2)任意GT框的anchor具有的NWD值都比正阈值 $\theta _{p}$ 要高。相应地，如果NWD值小于负阈值 $\theta _{n}$ ，则被分为负样本。此外，既没有分配到正样本又没有分配到负样本的anchors将不会参与训练。注意，为了能够直接把NWD应用到anchor-based的检测器中，采用与原始检测器中同样的 $\theta _{p}$ 和 $\theta _{n}$ 。

基于NWD的NMS：NMS是目标检测中不可分割的一部分，用来压缩冗余的预测框，其中用到了IoU。首先，根据他们的值将预测框进行排序。选择值最高的预测框M,将与之重叠度高的预测框删除(用预设的阈值 $N_{t}$ )。这个过程重复应用到余下的预测框中。然而，对极小目标的IoU的敏感性使得大量预测框的IoU的值低于 $N_{t}$ ,导致会产生很多假阳性预测。为了解决这个问题，作者在NMS中采用NWD，因为NWD克服了尺度敏感性问题。此外，基于NWD的NMS很灵活，可以应用到任意的极小目标检测中，只需要几行代码。

基于NWD的损失函数：IoU-Loss被用来消除训练和测试间的性能差距。然而，IoU-Loss在以下两种情形中不能提供优化网络的梯度：(1) 预测框和GT框之间没有重叠(即 $\left | P\cap G \right |=0$ )或者二者相互包含(即 $\left | P\cap G \right |=P or G$ )。另外，这两种情况在极小目标中很常见。具体地，一方面，P中几个像素的偏离会引起P和G没有重叠。另一方面，极小目标很容易被误判，导致 $\left | P\cap G \right |=Por G$ 。因此，IoU-Loss并不适合极小目标的检测器。尽管CIoU 和DIoU能够解决以上两个问题，但依然对位置偏移敏感，因为他们都是基于IoU的。为了解决这些问题，作者设计了NWD损失：

其中 $N_{p}$ 是预测框P的高斯分布模型， $N_{g}$ 是GT框G的高斯分布模型。

2 YOLOv5中添加NWD函数

yolov5-6.1版本中的iou损失函数是在utils/metrics.py文件定义的，在该文件添加以下关于wasserstein_loss函数的代码，如下所示

def wasserstein_loss(pred, target, eps=1e-7, constant=12.8):r"""`Implementation of paper `Enhancing Geometric Factors intoModel Learning and Inference for Object Detection and InstanceSegmentation `_.Code is modified from https://github.com/Zzh-tju/CIoU.Args:pred (Tensor): Predicted bboxes of format (x1, y1, x2, y2),shape (n, 4).target (Tensor): Corresponding gt bboxes, shape (n, 4).eps (float): Eps to avoid log(0).Return:Tensor: Loss tensor."""center1 = pred[:, :2] + pred[:, 2:] / 2center2 = target[:, :2] + target[:, 2:] / 2whs = center1[:, :2] - center2[:, :2]center_distance = whs[:, 0] * whs[:, 0] + whs[:, 1] * whs[:, 1] + eps #w1 = pred[:, 2]  + epsh1 = pred[:, 3]  + epsw2 = target[:, 2] + epsh2 = target[:, 3] + epswh_distance = ((w1 - w2) ** 2 + (h1 - h2) ** 2) / 4wasserstein_2 = center_distance + wh_distancereturn torch.exp(-torch.sqrt(wasserstein_2) / constant)

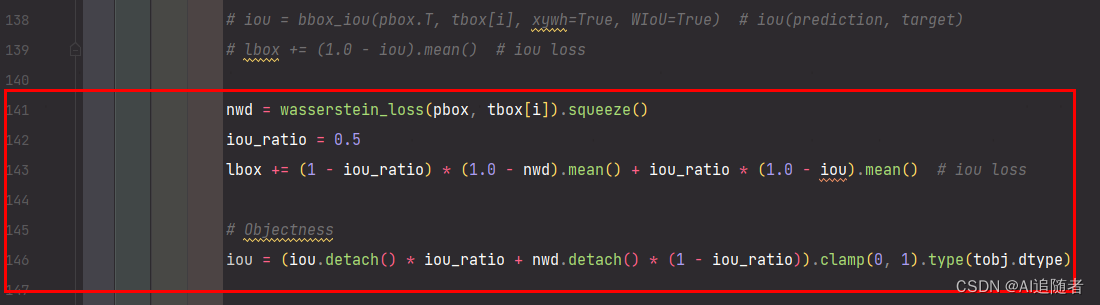

然后在utils/loss.py文件中调用wasserstein_loss函数。
