功能简介

使用DELMIA软件制作好的虚拟仿真项目，往往需要通过视频的形式记录并保存下来，以便于在不同的专业人士中传播和展示。仿真视频的录制，除了使用第三方的录屏软件外，DELMIA软件自身也提供了视频录制功能。

利用软件自身的视频录制器能够将仿真效果记录并生成AVI或MPEG格式的视频文件，也可以将模型的每一帧动作截取为单一的图像，并生成一系列的JPEG格式的静态图片。

打开视频录制器

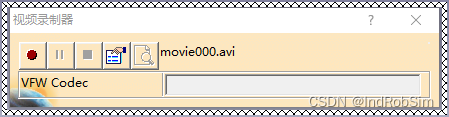

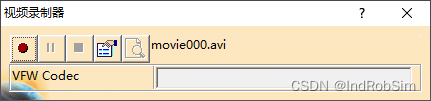

在DELMAI软件中，点击“工具”菜单，在其下拉菜单中依次选择“图像”→“视频…”，弹出视频录制器对话框。

默认情况下，要生成的视频文件的名称和当前的视频格式都会在对话框中显示出来。如当前对话框中显示的，视频文件名是“movie000.avi”，视频格式是“VFW Codec”。

无论在软件中是否打开文件，视频录制命令都可使用。

视频生成通用参数设置

在视频录制器对话框中，点击“设置”按钮，弹出视频属性对话框，在对话框中可以设置视频生成时的通用参数、图像采集以及视频编码、播放等参数。

在对话框的上部可以设置视频生成的通用参数，包括视频生成格式、视频文件保存目录、视频文件名称等。

格式：指定生成的视频文件格式。软件支持生成的视频格式根据使用的操作系统不同而有所不同。默认情况下，安装在Win10操作系统上的DELMIA软件能够加载VFW Codec和DirectShow Filter两种视频编码与解码器，因此可以将视频压缩为*.avi与*.mpg两种视频格式文件。同时，软件还可以加载Still Image Capture编码与解码器，用于生成*.jpg格式的静态图片。

目录：显示生成的视频文件的存放目录。

名称：显示或设定视频文件名称。当点选了“自动文件名”时，名称后的文本输入框不可用，系统将自动以“movie000”为前缀来命名视频文件，并附加视频扩展名（*.avi、*.mpg等）。并且每次录制生成一个新的视频文件时，文件名的编号将被递增。当取消点选“自动文件名”时，名称后的文本输入框激活，此时可以直接输入视频文件名称。也可以点击后方的“打开文件”按钮，设置视频文件保存目录，同时设置文件名称。

视频图像采集参数设置

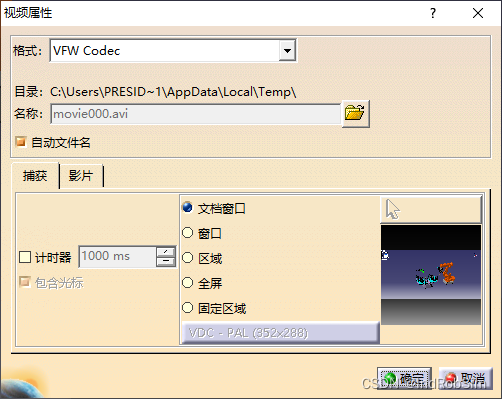

视频属性对话框中点击“捕获”选项卡，在其下的属性区域中可以设置视频图像采集参数。

计时器：当点选此功能选项后，将支持设定每“n”毫秒记录一帧。当不点选此功能选项时，系统只在每次视图有动作更新时记录一帧。

包含光标：点选此功能选项后，录制的视频将包含鼠标指针。此功能选项在捕获“文档窗口”模式下不支持激活。

捕获选项卡右侧的属性区域用于设置视频捕获模式，捕获模式包含文档窗口、窗口、区域、全屏、固定区域五种类型。

文档窗口：只捕获软件视图窗口中当前显示的图像，捕获的图像会自动忽略可能与当前视图窗口重叠的菜单或对话框，也不会包含菜单栏、工具条以及状态栏。

窗口：通过选择屏幕上已打开软件的窗口来定义捕获区域，视频录制器也支持捕获第三方软件活动窗口。

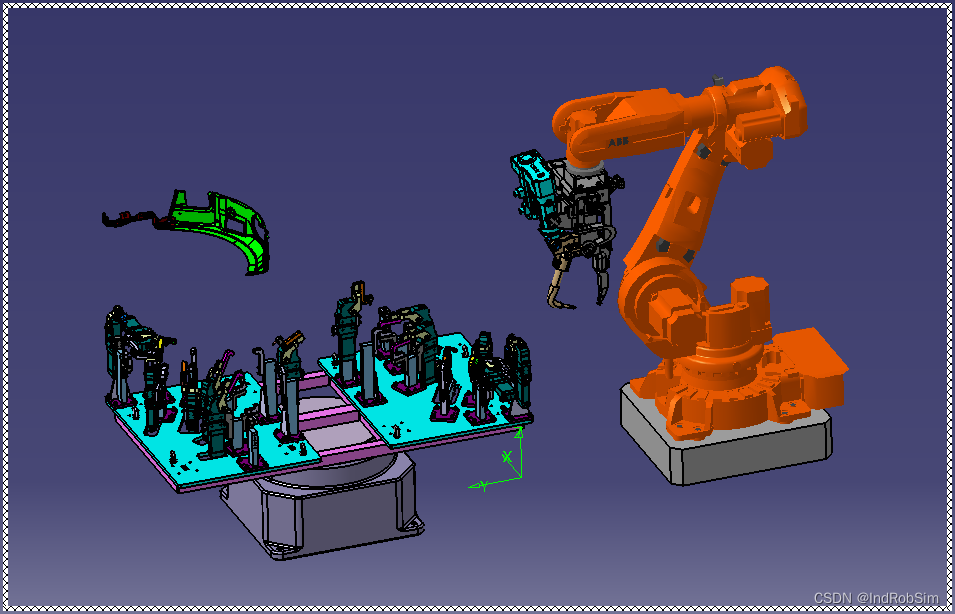

当选择窗口模式后，“选择按钮”被激活。点击此按钮，鼠标指针变为向上的箭头。此时在视频属性对话框中任意位置点击，按住鼠标不放，鼠标指针变为“+”。这个时候将指针移动到活动窗口处就会出现捕捉区域，松开鼠标，窗口即被选择，窗口外围会显示出花边线条的捕获范围框，如下图所示。

区域：通过在屏幕上任意位置画出一个矩形框来定义捕获区域，捕获范围将是这个矩形区域。捕获区域范围内的每一个窗口、工具栏、对话框等都将被记录下来。

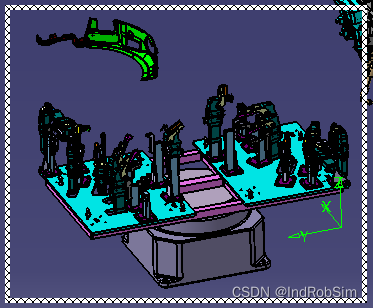

当选择区域模式后，“选择按钮”被激活。点击此按钮，鼠标指针变为“+”。在要捕获的位置处点击鼠标，然后拖动鼠标就会出现一个矩形框，并实时显示矩形框的尺寸，松开鼠标，区域就被选定，此时选定的区域也会出现花边线条的捕获范围框，如下图所示。

全屏：捕获当前显示器的整个屏幕，并记录屏幕上的任何活动。

固定区域：通过选择一个预定义的捕捉规格来定义捕获区域。

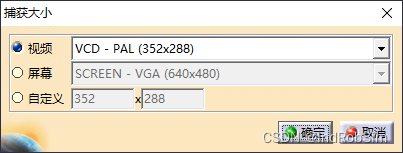

当选择固定区域模式后，其下的“捕获大小”按钮被激活。点击此按钮，弹出捕获大小对话框。在对话框中可以设置捕获固定区域的大小，其中包含三种形式，即视频、屏幕与自定义，如下图所示。

捕获大小参数设置完成后，点击“选择按钮”，鼠标指针变为手形图标，同时在其四周显示出一个固定大小的捕获区域框。将捕获区域框拖动到要捕捉的位置处，点击鼠标，捕获区域就被选定，此时选定的区域同样会出现花边线条的捕获范围框，如下图所示。

每选定一种捕获模式，捕获选项卡右侧区域都会显示出捕获效果预览图，也可以将其作为捕获参考。

视频编码与播放参数设置

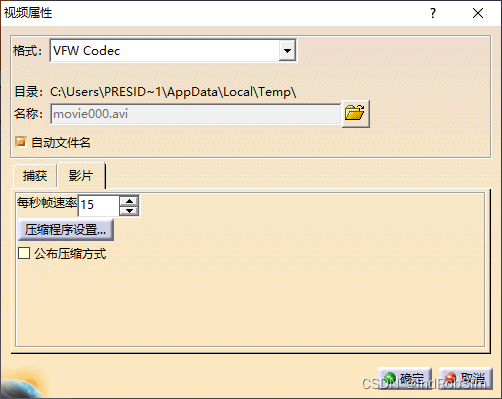

视频属性对话框中点击“影片”选项卡，在其下的属性区域中可以设置视频编码与视频播放参数。

每秒帧速率：设置生成的视频播放速度，设定的数值越大，每秒播放的帧数越多，因此视频播放的速度也就越快；反之，视频播放的速度就会越慢。

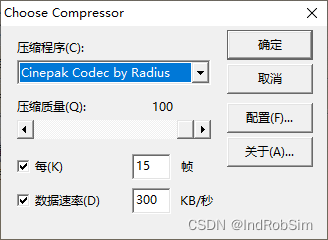

点击“压缩程序设置…”按钮，弹出Choose Compressor对话框。在对话框中可以设置录制视频的编码参数，如视频编码器、压缩质量、关键帧、数据速率等。

仿真视频录制操作

录制视频的属性参数全部设置完成后，就可以录制仿真视频了。

在视频录制器对话框中，点击“正在录制”按钮，启动视频录制。此时，可以手动启动机器人或其他设备的仿真运行，当有视图窗口中的模型有动作刷新时，视频录制器就会将其捕获并记录下来。

仿真运行结束后，点击“停止”按钮，停止视频录制，同时生成录制视频。视频录制过程中也可以点击“暂停”按钮，暂停当前录制。

仿真视频播放

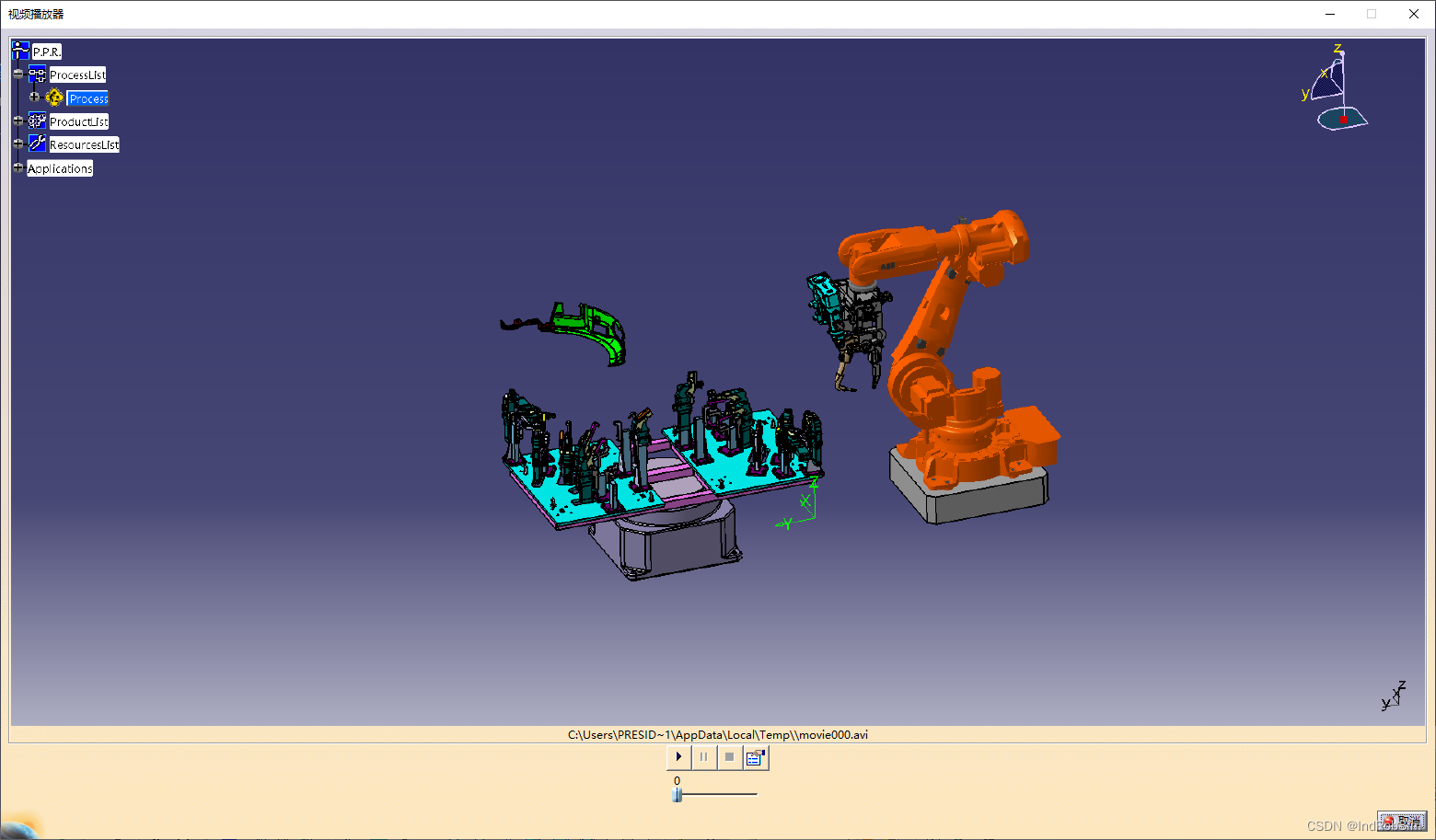

一旦视频录制结束，仿真视频文件即刻生成。同时，视频录制器对话框中的“预览”按钮激活。点击此按钮，会打开软件自带的视频播放器。在播放器对话框中会自动加载已录制的视频文件，手动操作就能够进行录制视频的播放。值得注意的是，录制的静态图片不支持这种方式的预览。

当然，也可以在指定的视频文件保存目录中找到生成的视频文件，然后使用第三方播放器来播放视频。
