三维聚类散点图是一种特殊的三维特征渲染散点图。

三维聚类散点图通过一定的聚类、分类方法，将特征相近的离散点划分到同一个类别中，进而将每个离散点赋予类别标签，并利用不同的颜色对不同的类别进行区分。

由于Matlab中未收录三维聚类散点图的绘制函数，因此需要大家自行设法解决。

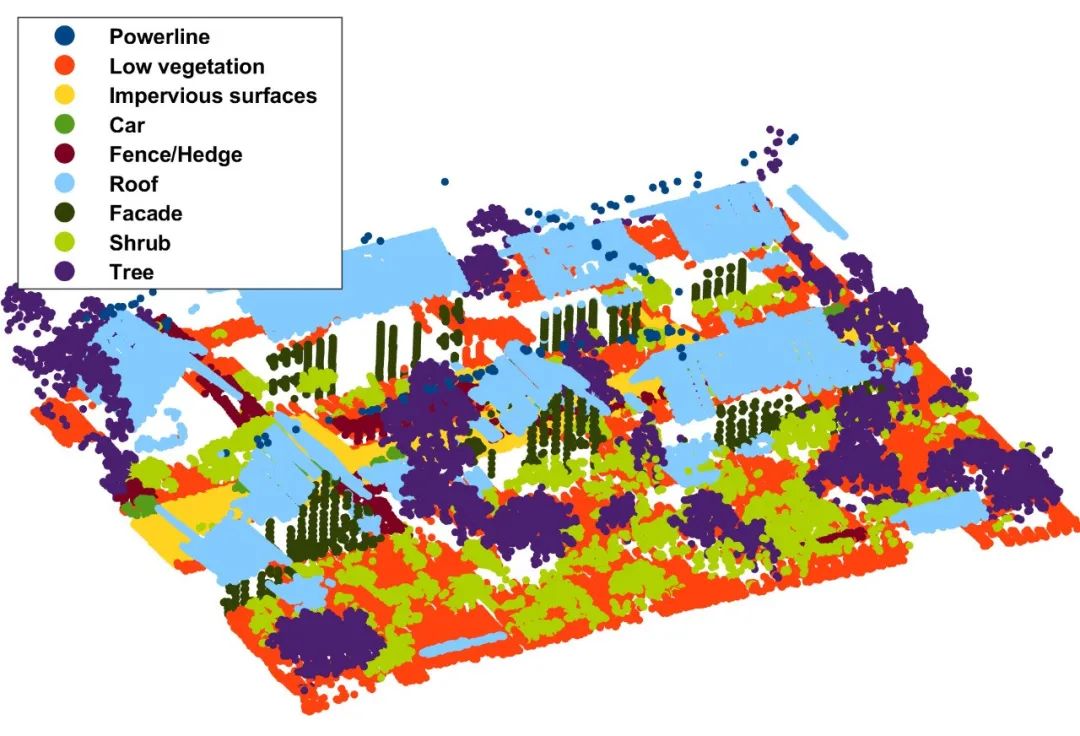

本文使用自己制作的groupedscatter3小工具进行三维聚类散点图的绘制，先来看一下成品效果：

特别提示：本期内容『数据+代码』已上传资源群中，加群的朋友请自行下载。有需要的朋友可以关注同名公号【阿昆的科研日常】，后台回复关键词【绘图桶】查看加入方式。

1. 数据准备

此部分主要是读取原始数据，并初始化绘图参数。

% 读取数据A = load('data.txt');% 初始化参数X = A(:,1);Y = A(:,2);Z = A(:,3);L = A(:,7);lgs = {'Powerline','Low vegetation','Impervious surfaces','Car',...'Fence/Hedge','Roof','Facade','Shrub','Tree'};

2. 颜色定义

作图不配色就好比做菜不放盐，总让人感觉少些味道。

但颜色搭配比较考验个人审美，需要多加尝试。

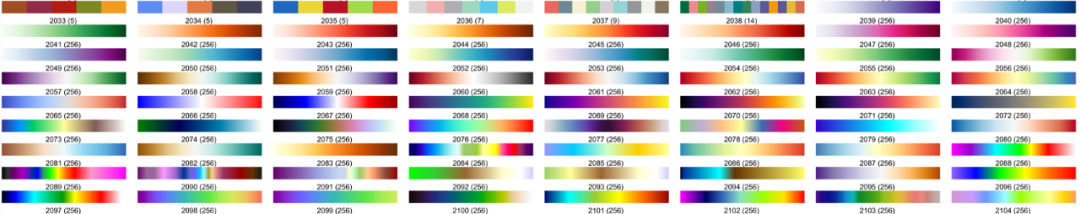

这里直接使用TheColor配色工具中的SCI权威配色库：

%% 颜色定义C = TheColor('sci',612); % 503 612 617 632

3. 三维聚类散点图绘制

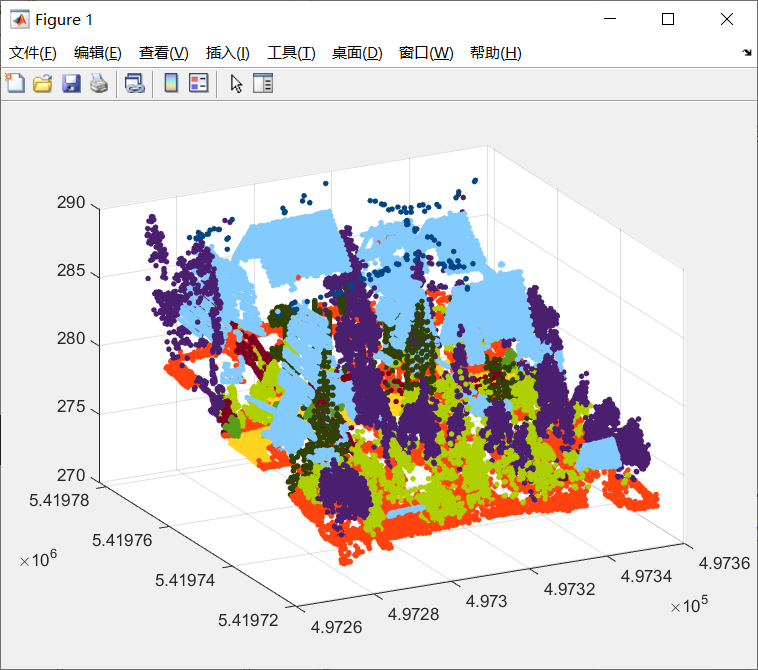

利用‘groupedscatter3’工具，绘制初始三维聚类散点图。

groupedscatter3(X,Y,Z,L,C)view(-27,27)

4. 细节优化

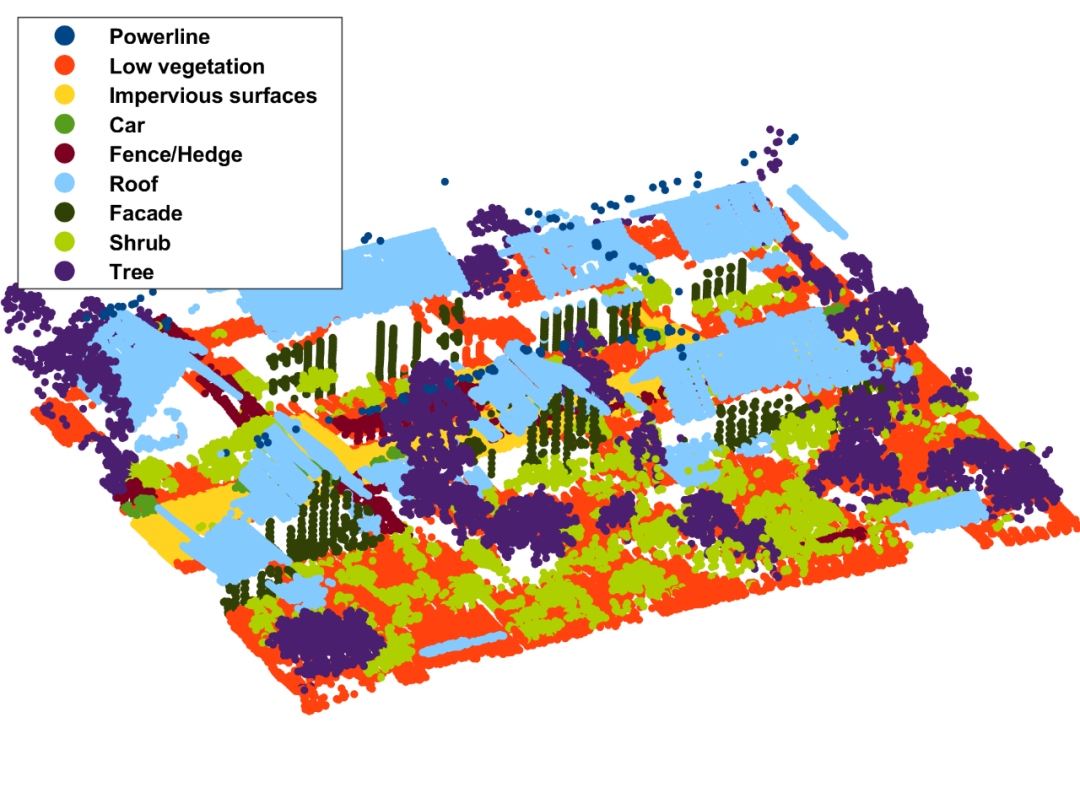

为了插图的美观，对坐标轴细节等进行美化，设置完毕后，以期刊所需分辨率、格式输出图片：

%% 图片输出figW = figureWidth;figH = figureHeight;set(figureHandle,'PaperUnits',figureUnits);set(figureHandle,'PaperPosition',[0 0 figW figH]);fileout = 'test';print(figureHandle,[fileout,'.png'],'-r300','-dpng');

以上。
