目录

一，树莓派刷机及串口方式登陆

① 准备工具

② 操作步骤

二，配置树莓派接入网络

① 树莓派入网

② 固定树莓派的ip地址

三，网络SSH方式登陆树莓派

① 打开树莓派SSH功能

② 登陆SSH

四，用国内的源更新vim

五，树莓派图形xrdp界面登陆

六，树莓派和windows的FileZille文件共享

七，引脚图示说明

一，树莓派刷机及串口方式登陆

① 准备工具

● 树莓派开发板

● 电脑

● 读卡器，SD卡（16G）；

● 树莓派操作系统镜像，可自行官网下载；

● USB转TTL模块，用于系统烧写后的串口登录开发板；

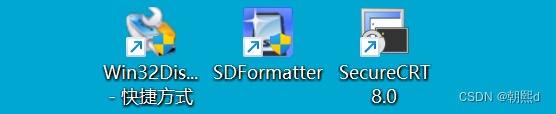

● 内存卡格式化工具：SDFormatter。内存卡格式化一定要用工具格式化；

● 刷机工具：Win32DiskImager；

● ch340驱动；

● SecureCRT，不建议用太老的版本。

② 操作步骤

🔺1，SD卡插入读卡器，接入电脑；

🔺2，使用格式化工具SDFormatter格式化内存卡；

🔺3，使用刷机工具Win32DiskImager，将操作系统镜像写入到SD卡中；

重点提示：修改系统配置，启用串口登录树莓派。默认情况下，树莓派串口和蓝牙连接，需要手动停止蓝牙，解除蓝牙对串口的占用

● 打开SD卡根目录的"config.txt"文件，将以下内容添加在最后并且保存。

dtoverlay=pi3-miniuart-bt

● 然后再修改根目录的"cmdline.txt"，将里面的内容全部替换成以下内容，以防万一，请先备份好这个文件的原内容。

dwc_otg.lpm_enable=0 console=tty1 console=serial0,115200 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait

🔺4，将写入好操作系统的SD卡插入树莓派开发板；

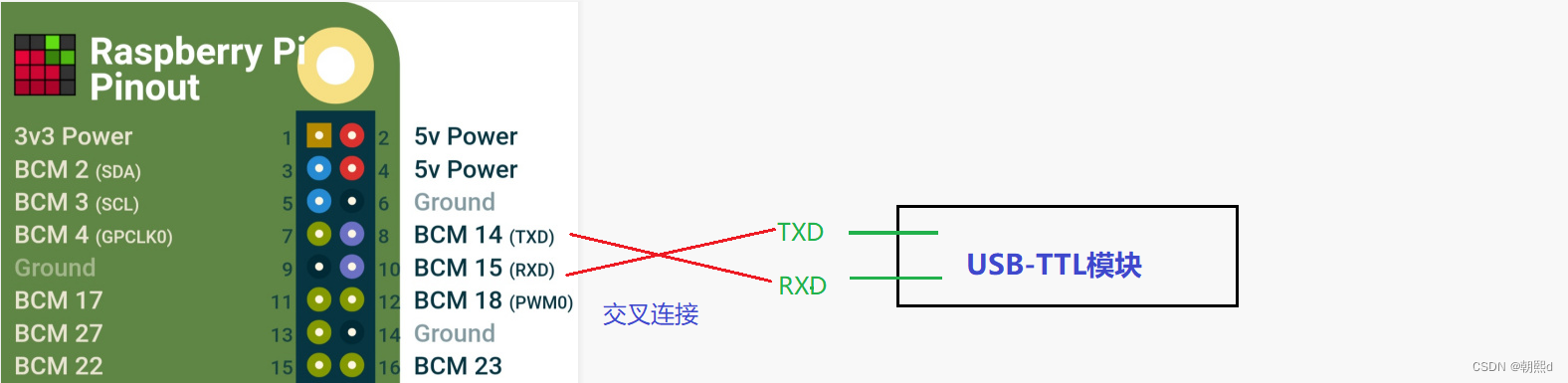

🔺5，USB-TTL连接树莓派串口，将对应针脚连接到树莓的TXD和RXD上（GPIO14和15），如图所示：

🔺6，将USB-TTL模块的USB口接入电脑，通过ch340这个工具就可以看到接入设备的端口号；

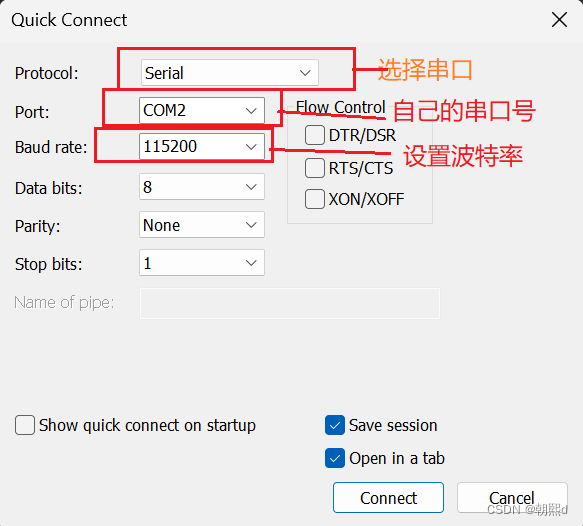

🔺7，打开SecureCRT, 快捷键Alt+Q,设置波特率，串口号；

 🔺8，给树莓派接入电源，开启刷屏模式。刷完后，输入账号密码，完成串口方式登陆

默认账号：pi

默认密码：raspberry

二，配置树莓派接入网络

① 树莓派入网

● 输入命令：

sudo nano /etc/wpa_supplicant/wpa_supplicent.conf

● 在文件中添加无线网配置信息：

network={ssid="wifi名字"psk="wifi密码"
}

nano是文档编辑器，进入后直接可以输入内容

● ctrl+o 保存，会有提示是否写入，按回车；

● ctrl+x 退出

● 输入命令：sudo reboot重启树莓派；

● 输入命令：ifconfig 若显示ip地址，则入网成功 ；

② 固定树莓派的ip地址

说明：树莓派每次启动都会自动且随机生成ip地址，每次的查到的ip地址可能都不一样。为了方便，将ip固定。

● 输入指令：

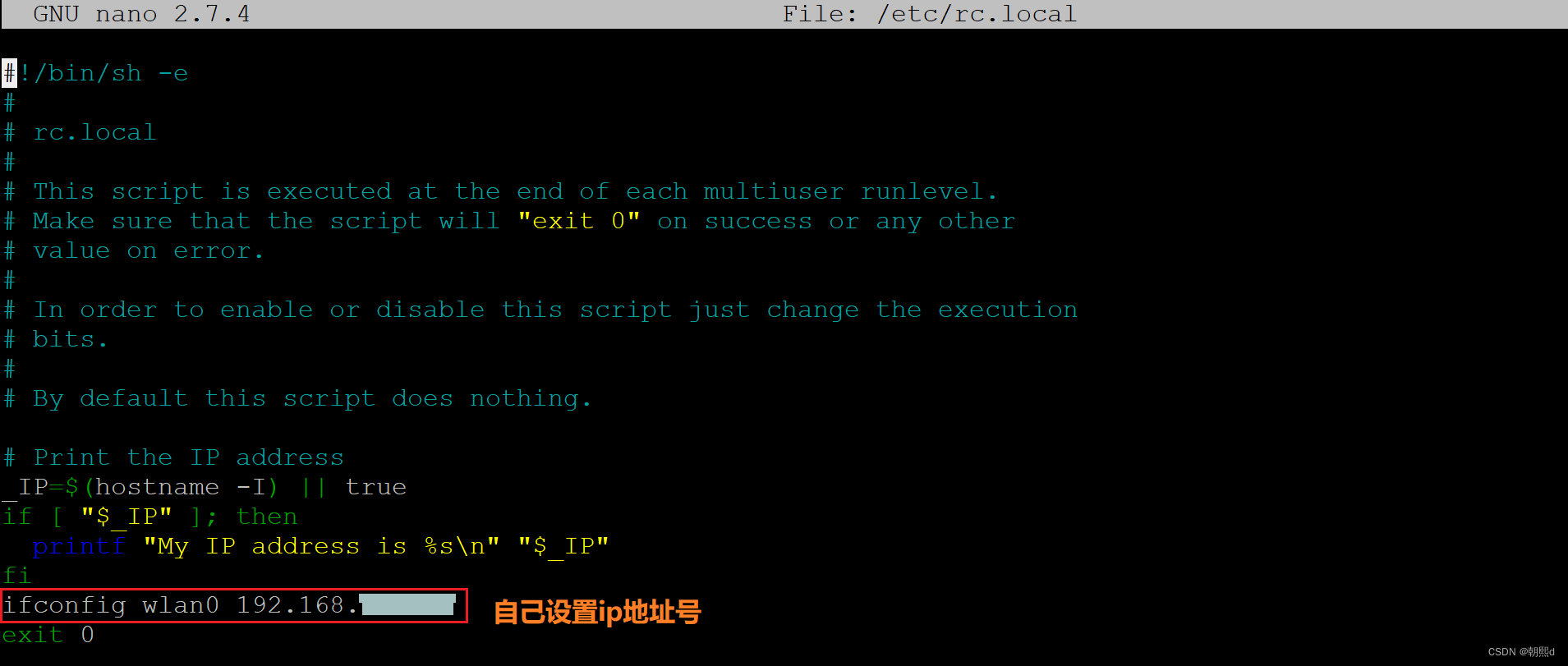

 sudo nano /etc/rc.local

 ● 添加文件：

ifconfig wlan0 ip地址

● ctrl+o 保存，会有提示是否写入，按回车；

● ctrl+x 退出

● sudo reboot重启后，ifconfig查看到的ip地址就是自己设置的固定ip地址

三，网络SSH方式登陆树莓派

① 打开树莓派SSH功能

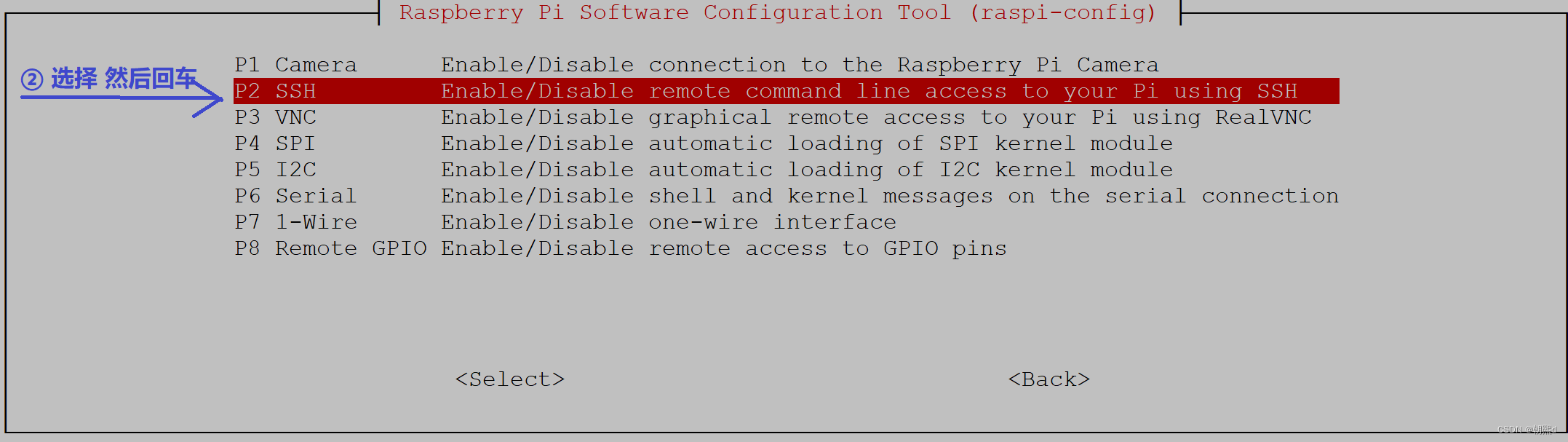

● 输入指令：进入如下页面

sudo raspi-config

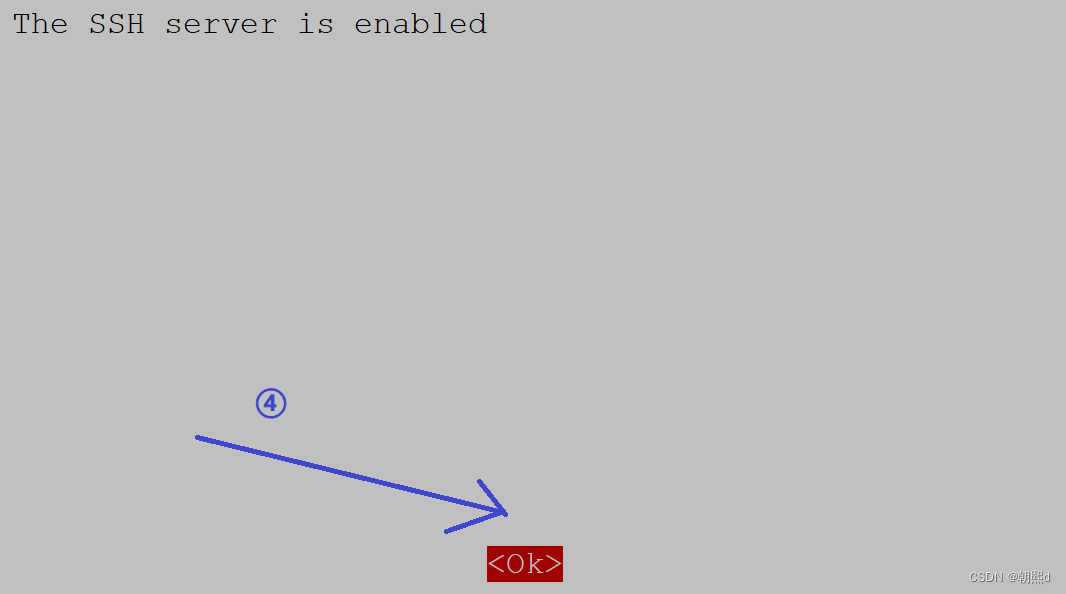

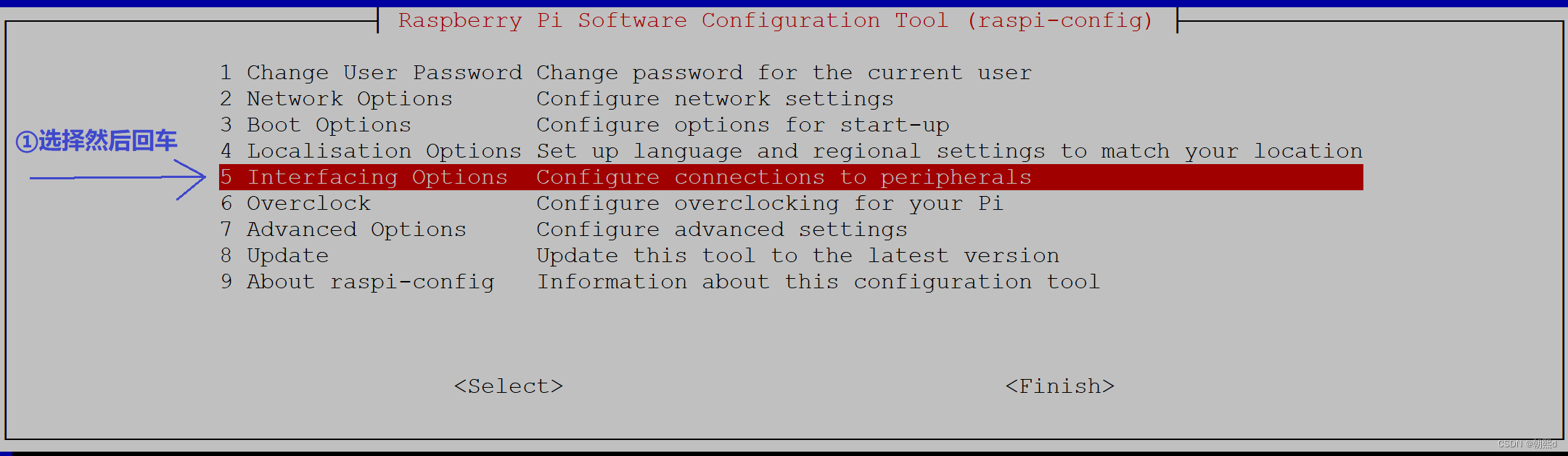

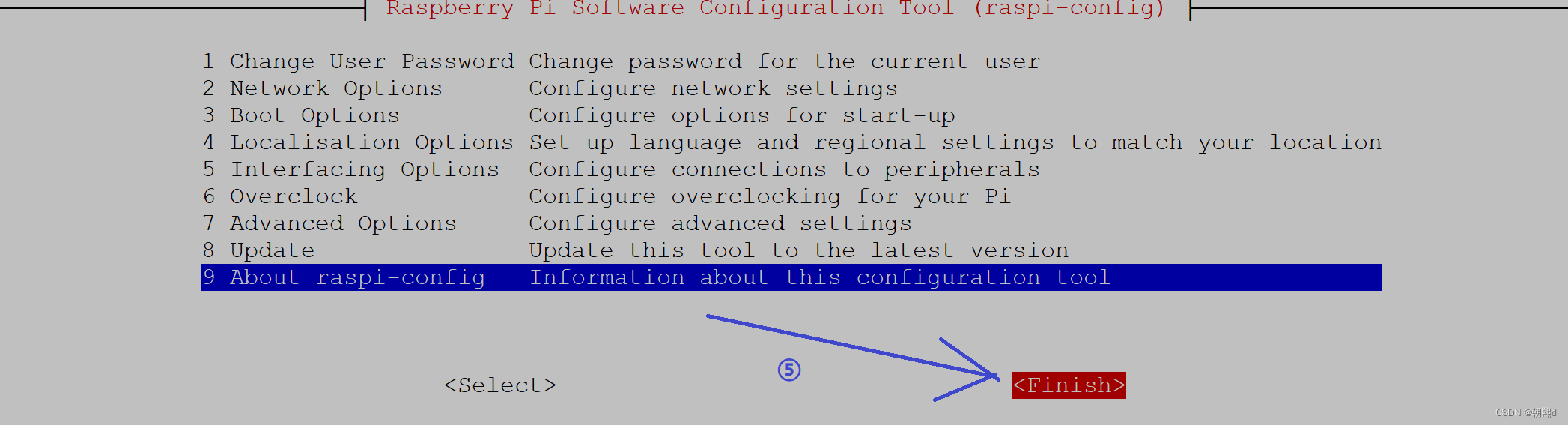

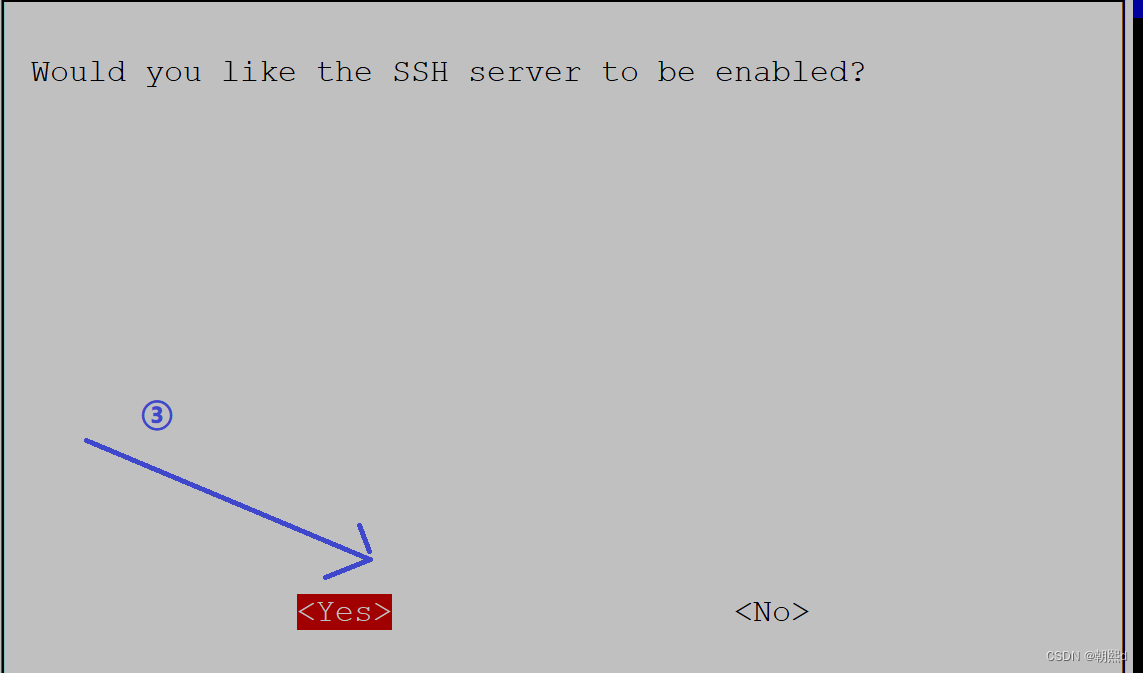

● 按如下步骤设置：

② 登陆SSH

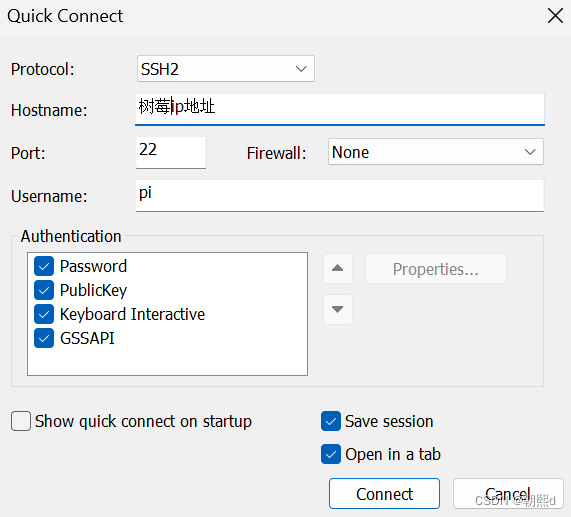

打开SecureCRT, 快捷键Alt+Q：配置信息，即可完成

四，用国内的源更新vim

说明：默认的源是国外的，apt-get安装的时候会失败，需要更新国内的源。

● 在终端输入指令：

sudo nano /etc/apt/sources.list

● 用#注释或直接删除原有的内容，新增源内容：

deb http://mirrors.tuna.tsinghua.edu.cn/raspbian/raspbian/ stretch main contrib non-free rpi

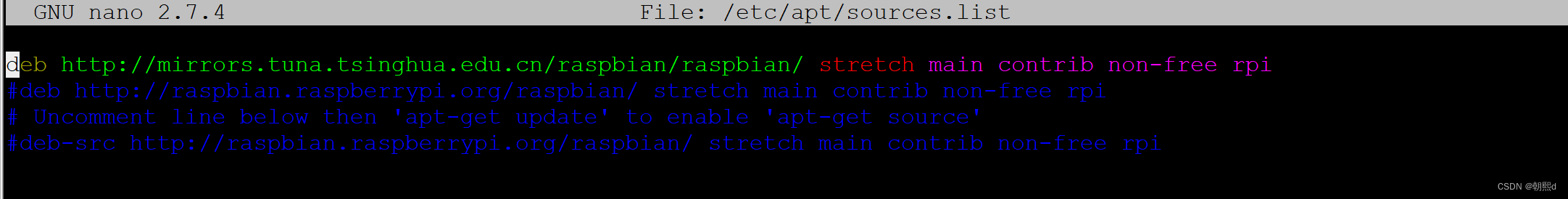

● 如图：然后保存退出

● 更换源后更新软件源列表：

sudo apt-get update

● 安装新版vim

sudo apt-get install vim

五，树莓派图形xrdp界面登陆

● 输入指令：安装xrdp软件

sudo apt-get install xrdp

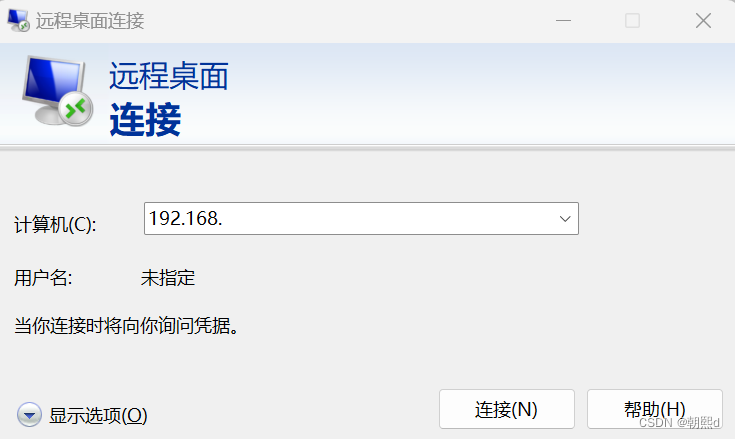

● 打开win系统电脑“远程桌面连接”，输入树莓的ip地址，点击连接后会有提示，直接点确定

● 输入树莓的账户和密码即可打开树莓的图形界面。

六，树莓派和windows的FileZille文件共享

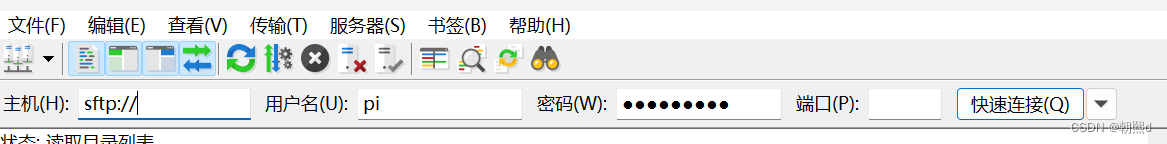

● 注意：ip地址加前缀sftp://，端口号不写，点快速连接即可；

● 传输时：相互拖拽文件即可。

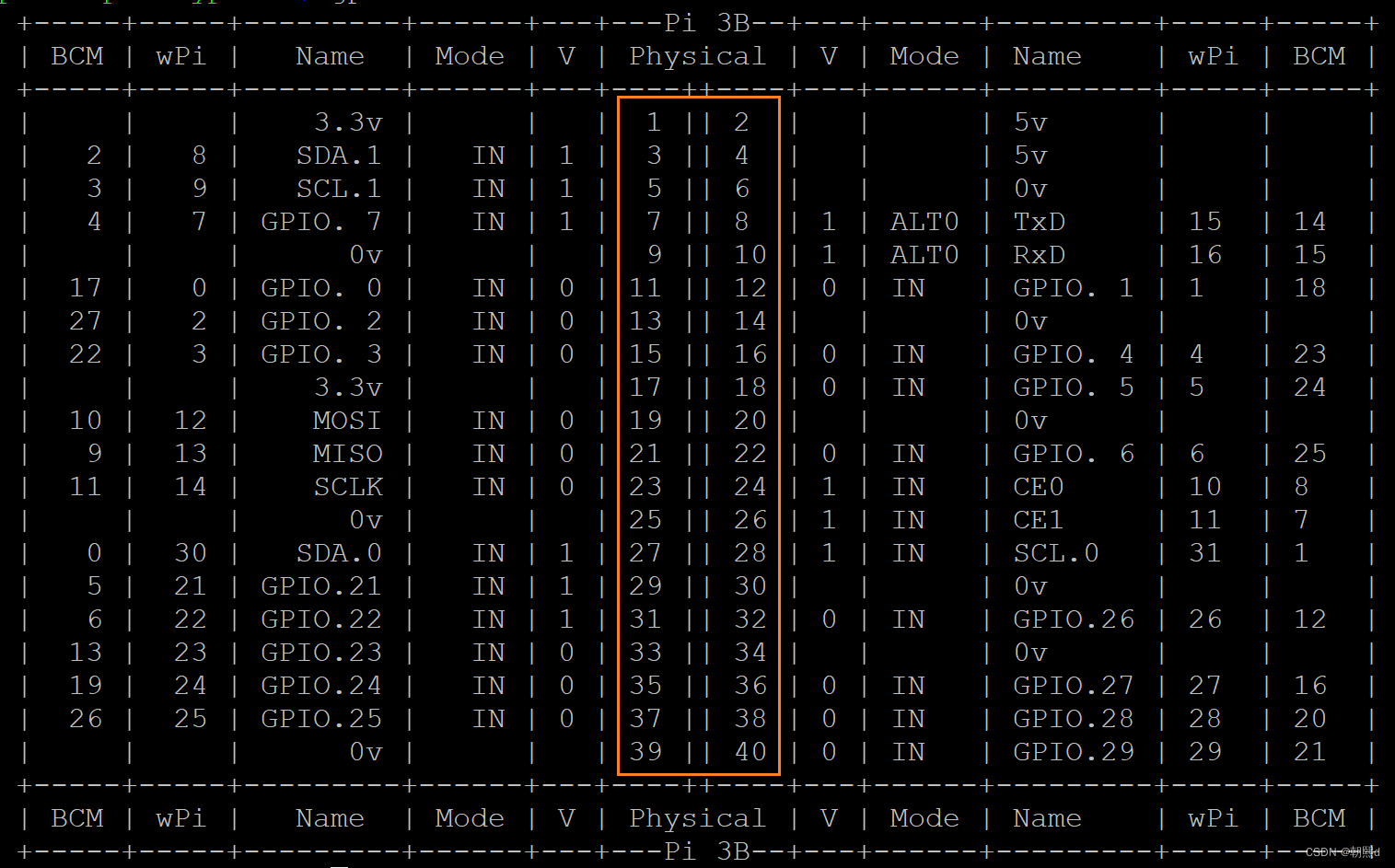

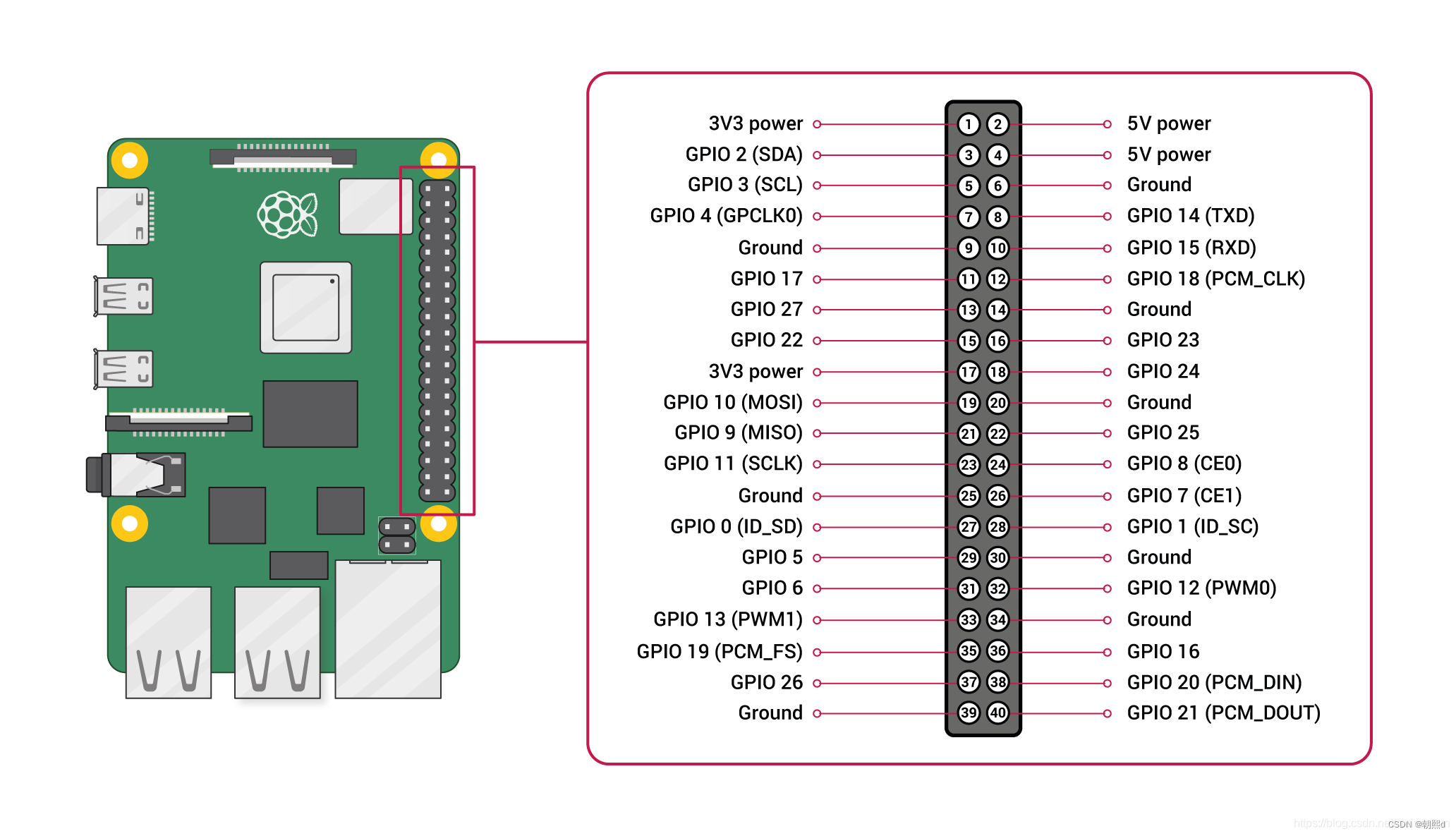

七，引脚图示说明
