图形视图基于笛卡尔坐标系;项目在场景中的位置和几何图形由两组数字表示：X 坐标和 Y 坐标。使用未变换的视图观察场景时，场景上的一个单元由屏幕上的一个像素表示。

图形视图中有三种有效的坐标系：

• 项目坐标
• 场景坐标
• 视图坐标

为了简化实现图形视图提供了三个坐标系之间进行映射。

项目的坐标：

项目位于其自己的局部坐标系中。它们的坐标通常以中心点 （0， 0） 为中心，这也是所有变换的中心。项目坐标系中的几何基元通常称为项目点、项目线或项目矩形。

创建自定义项目时，您只需担心项目坐标;QGraphicsScene 和 QGraphicsView 将为您执行所有转换。这使得实现自定义项变得非常容易。

项目位置是项目在其父坐标系中的中心点的坐标;有时称为父坐标。从这个意义上说，这个场景被视为所有无父母项目的“父母”。顶级物品的位置位于场景坐标中。

子坐标相对于父坐标。如果子坐标未变换，则子坐标和父坐标之间的差异与父坐标中项目之间的距离相同。例如：如果未转换的子项精确定位在其父项的中心点，则这两个项的坐标系将相同。但是，如果子项的位置是 （10， 0），则子项的 （0， 10） 点将对应于其父项的 （10， 10） 点。

由于项的位置和转换相对于父项，因此子项的坐标不受父项转换的影响，尽管父项的转换隐式变换了子项。在上面的示例中，即使父级旋转和缩放，子项的 （0， 10） 点仍将对应于父项的 （10， 10） 点。然而，相对于场景，孩子将跟随父母的转变和位置。如果父项缩放 （2x， 2x），则子项的位置将位于场景坐标 （20， 0），其 （10， 0） 点将与场景中的点 （40， 0） 相对应。

场景坐标：

场景表示其所有项目的基本坐标系。场景坐标系描述每个顶级项目的位置，也构成了从视图传递到场景的所有场景事件的基础。

• 项目可以使用 scenePos（）来查看在场景的位置
• 项目使用sceneBoundingPect（）来查看场景的边界矩形
• 场景中的变化使用QGraphicsScene：：changed（）信号进行通信

视图坐标：

视图的坐标是部件的坐标，视图坐标的每一个单位对应一个像素，原点为（0，0）总是在QGraphicsView视口的左上角，所有的鼠标事件和拖放事件最初都是使用视图视图坐标接收。

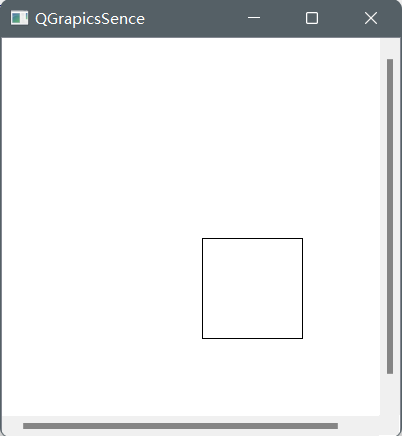

例子：

int main(int argc, char *argv[])
{QApplication a(argc, argv);QGraphicsScene scene(-200,-200,400,400);//创建一个场景QGraphicsRectItem item1(0,0,100,100);//创建一个圆item1.setPos(0,0);//设置位置scene.addItem(&item1);QGraphicsView view2;//创建第一个视图view2.setScene(&scene);//设置场景view2.resize(400,400);view2.show();//显示return a.exec();
}

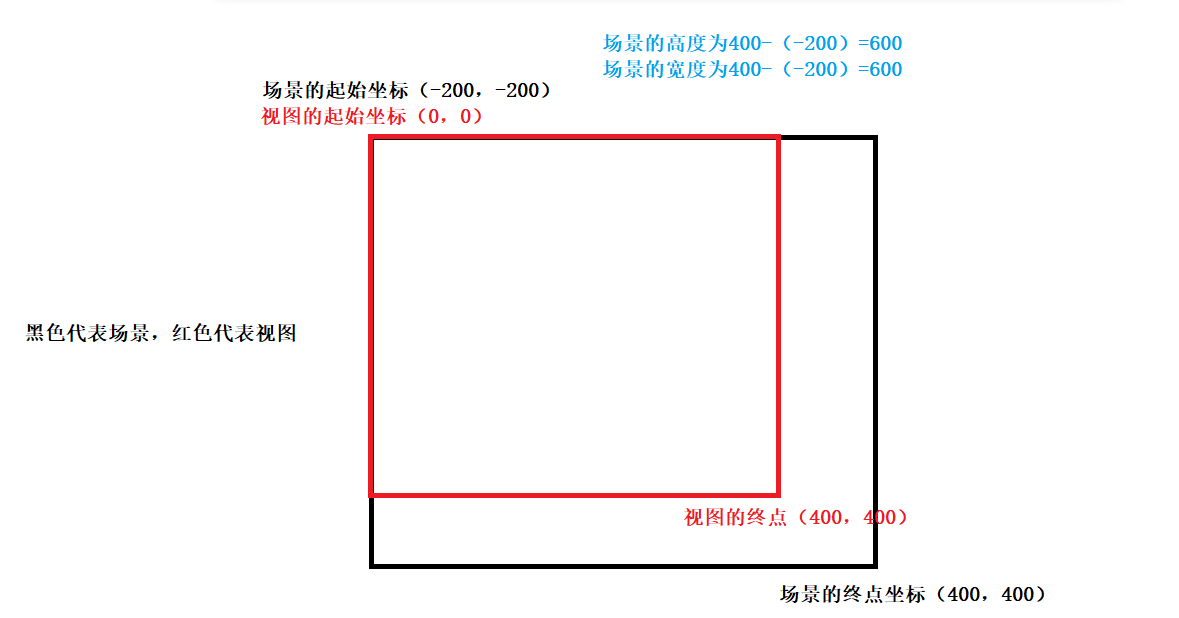

 场景和视图的关系：

场景：

QGraphicsScene scene(-200,-200,400,400);//创建一个场景

这段代码代表的是该场景是从（-200，-200）到（400，400）的一个矩形

视图：

    QGraphicsView view2;//创建第一个视图view2.setScene(&scene);//设置场景view2.resize(400,400);//重置视图大小view2.show();//显示

场景和项目的关系：

• 如果没设置位置的话，项目的（0.0）点会放置在场景的（0，0）点
• 可以使用setPos（）修改项目在视图中的位置

修改场景：

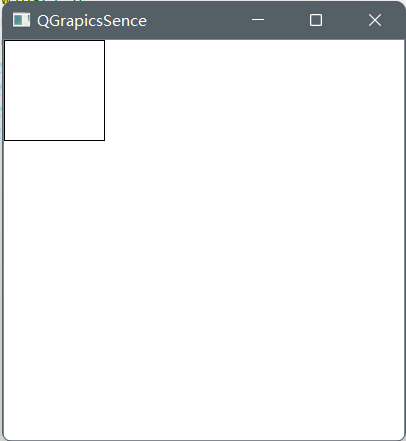

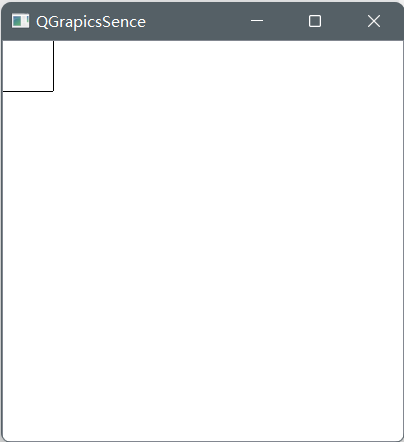

例一：场景为QRectF（0，0，400，400），项目为（0，0，100，100）

    QGraphicsScene scene(0,0,400,400);//创建一个场景QGraphicsRectItem item1(0,0,100,100);//创建一个矩形scene.addItem(&item1);//视图部分省略

由于项目的起始点为（0，0 ），默认放到场景的位置为（0，0）

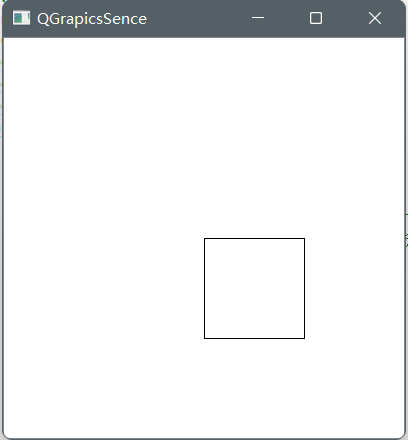

 例二：场景为QRectF（-200，-200，400，400），项目为（0，0，100，100）

    QGraphicsScene scene(-200,-200,400,400);//创建一个场景QGraphicsRectItem item1(0,0,100,100);//创建一个矩形scene.addItem(&item1);

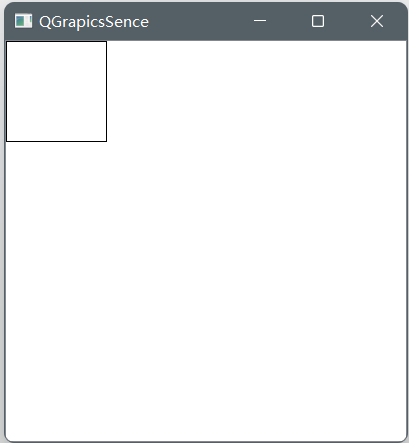

 使用setPos（）修改位置

    QGraphicsScene scene(-200,-200,400,400);//创建一个场景QGraphicsRectItem item1(0,0,100,100);//创建一个矩形scene.addItem(&item1);item1.setPos(-200,-200);//把位置设置为-200，-200

 修改项目：

例一：场景为QRectF（0，0，400，400），项目为（-50，-50，100，100）

将项目中的（0，0）点放到场景中的（0，0）点，由于项目的起始坐标为（-50，-50）宽高为（100，100），所以（0，0）点为项目的中心点

    QGraphicsScene scene(0,0,400,400);//创建一个场景QGraphicsRectItem item1(-50,-50,100,100);//创建一个矩形scene.addItem(&item1);

使用setPos()设置位置

    QGraphicsScene scene(0,0,400,400);//创建一个场景QGraphicsRectItem item1(-50,-50,100,100);//创建一个矩形scene.addItem(&item1);item1.setPos(50,50);//把位置设置为50，50

坐标的映射：

在处理场景中的项时，将坐标和任意形状从场景映射到项、从项映射到项或从视图映射到场景非常有用。

当你在QGraphicsView中点击鼠标时，可以通过QGraphicsView：：mapToScene（），以及QGraphicsScene：：itemAt()来获取光标下的图型项，获取在视图的一个椭圆形中包含的图形项，先传递一个QPainterPath参数给mapToScence（）函数，然后传递映射后的路径给QGraphicsScene：：items（）函数。

图形视图框架中的映射函数：

例子：

创建一个C++文件，继承自QGraphicsView，并重写鼠标点击事件

#ifndef MYVIEW_H
#define MYVIEW_H
#include
#include
#include
#include
#includeclass MyView:public QGraphicsView
{
public:MyView();void mousePressEvent(QMouseEvent *event);//鼠标点击事件
};#endif // MYVIEW_H#include "myview.h"MyView::MyView()
{}void MyView::mousePressEvent(QMouseEvent *event)//鼠标点击事件
{QPoint viewPos=event->pos();//获取鼠标在视图中的位置qDebug()<<"viewPos:"<itemAt(scenePos,QTransform());//获取该位置的项目if(item){QPointF itemPos=item->mapFromScene(scenePos);//获取项目在场景中的位置qDebug()<<"itemPos:"<

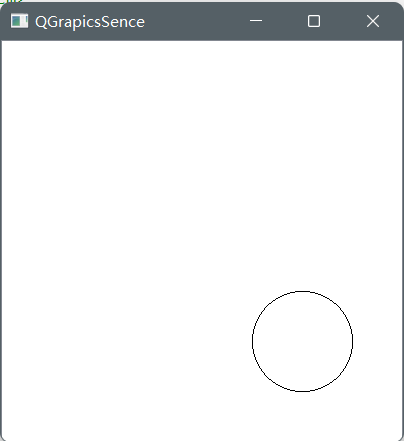

int main(int argc, char *argv[])
{QApplication a(argc, argv);QGraphicsScene scene(-200,-200,400,400);//创建一个场景QGraphicsEllipseItem item1(50,50,100,100);//圆项目scene.addItem(&item1);MyView view;//创建视图view.setScene(&scene);//添加场景view.show();return a.exec();
}

int main(int argc, char *argv[])
{QApplication a(argc, argv);QGraphicsScene scene(0,0,400,400);//创建一个场景QGraphicsEllipseItem item1(50,50,100,100);//圆项目item1.setBrush(QColor(Qt::red));//红色scene.addItem(&item1);QGraphicsEllipseItem item2(75,75,100,100);//圆项目item2.setBrush(QColor(Qt::blue));//蓝色scene.addItem(&item2);QGraphicsView view;view.setScene(&scene);//添加场景view.show();return a.exec();
}

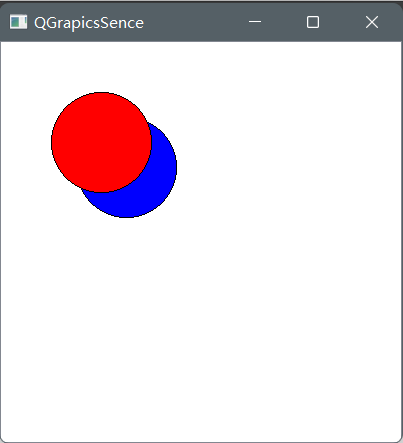

int main(int argc, char *argv[])
{QApplication a(argc, argv);QGraphicsScene scene(0,0,400,400);//创建一个场景QGraphicsEllipseItem item1(50,50,100,100);//圆项目item1.setBrush(QColor(Qt::red));item1.setZValue(1);//设置覆盖优先级scene.addItem(&item1);QGraphicsEllipseItem item2(75,75,100,100);//圆项目item2.setBrush(QColor(Qt::blue));scene.addItem(&item2);QGraphicsView view;view.setScene(&scene);//添加场景view.show();return a.exec();
}

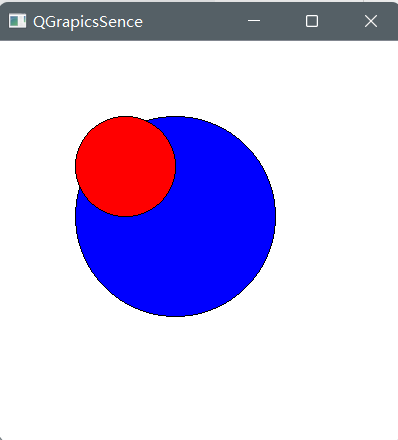

int main(int argc, char *argv[])
{QApplication a(argc, argv);QGraphicsScene scene(0,0,400,400);//创建一个场景QGraphicsEllipseItem item1(75,75,100,100);//圆项目item1.setBrush(QColor(Qt::red));scene.addItem(&item1);QGraphicsEllipseItem item2(75,75,200,200);//圆项目item2.setBrush(QColor(Qt::blue));scene.addItem(&item2);item1.setParentItem(&item2);//设置父项QGraphicsView view;view.setScene(&scene);//添加场景view.show();return a.exec();
}

int main(int argc, char *argv[])
{QApplication a(argc, argv);QGraphicsScene scene(-200,-200,800,800);//创建一个场景QGraphicsEllipseItem item1(75,75,100,100);//圆项目item1.setBrush(QColor(Qt::red));scene.addItem(&item1);QGraphicsView view;view.setScene(&scene);//添加场景//view.centerOn(&item1);//设置中心图形项view.resize(400,400);view.show();return a.exec();
}

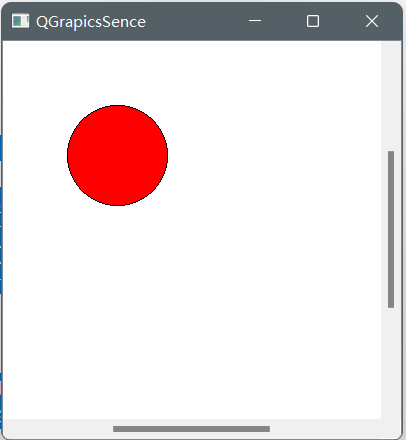

int main(int argc, char *argv[])
{QApplication a(argc, argv);QGraphicsScene scene(-200,-200,800,800);//创建一个场景QGraphicsEllipseItem item1(75,75,100,100);//圆项目item1.setBrush(QColor(Qt::red));scene.addItem(&item1);QGraphicsView view;view.setScene(&scene);//添加场景view.centerOn(&item1);//设置中心图形项view.resize(400,400);view.show();return a.exec();
}
