我们以实验的方式直观的看一下OSPF在MGRE中的建邻。

首先介绍一下接口网络类型。

MGRE嘴上形容是P2MP，但实际上还是P2P，在P2P网络中建邻，不需要DR/BDR选举，但是在这里我们就会有疑问，R1和R3/4/5，都分别使用了P2P，那么R1会和谁建立邻居？全建立邻居还是只和一个建立？如果只和一个建立邻居，想要R1实现邻居全学习到，需要进行怎样的设置？

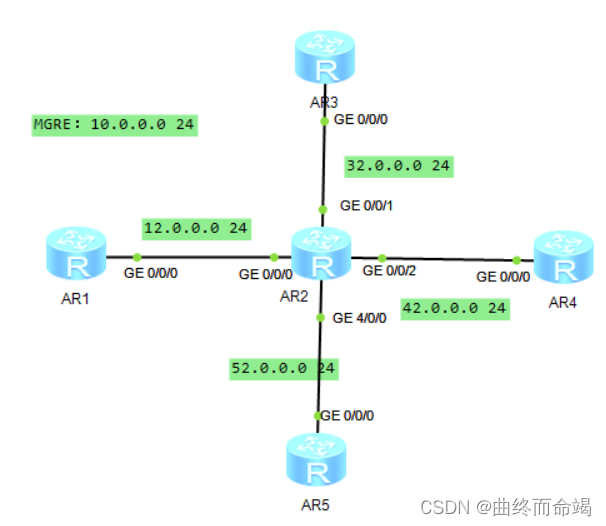

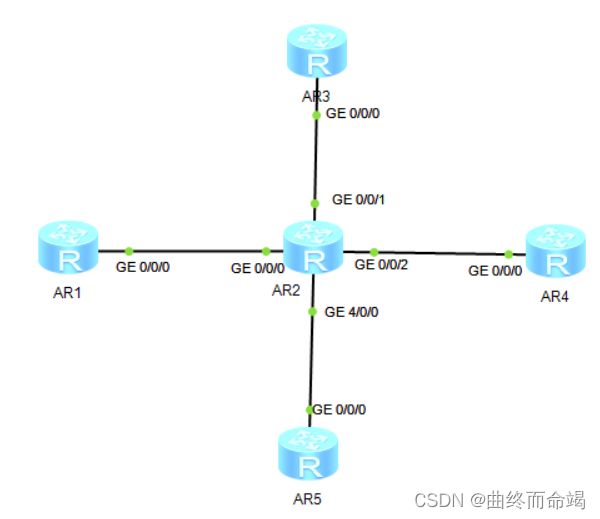

我们先搭建一下基础网络

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 12.0.0.1 24
[R1]int l0
[R1-LoopBack0]ip add 1.1.1.1 32[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.0.0.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 32.0.0.2 24
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip add 42.0.0.2 24
[R2-GigabitEthernet0/0/2]int g4/0/0
[R2-GigabitEthernet4/0/0]ip add 52.0.0.2 24[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 32.0.0.1 24
[R3]int l0
[R3-LoopBack0]ip add 3.3.3.3 32[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 42.0.0.1 24
[R4]int l0
[R4-LoopBack0]ip add 4.4.4.4 32[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]ip add 52.0.0.1 24
[R5]int l0
[R5-LoopBack0]ip add 5.5.5.5 24[R1]int t0/0/0
[R1-Tunnel0/0/0]ip add 10.0.0.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre p2mp
[R1-Tunnel0/0/0]source 12.0.0.1
[R1-Tunnel0/0/0]nhrp entry multicast dynamic [R3]int t0/0/0
[R3-Tunnel0/0/0]ip add 10.0.0.2 24
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source g0/0/0
[R3-Tunnel0/0/0]nhrp entry 10.0.0.1 12.0.0.1 re[R4]int t0/0/0
[R4-Tunnel0/0/0]ip add 10.0.0.3 24
[R4-Tunnel0/0/0]tunnel-protocol gre p2mp
[R4-Tunnel0/0/0]source g0/0/0
[R4-Tunnel0/0/0]nhrp entry 10.0.0.1 12.0.0.1 re[R5]int t0/0/0
[R5-Tunnel0/0/0]ip add 10.0.0.4 24
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source g0/0/0
[R5-Tunnel0/0/0]nhrp entry 10.0.0.1 12.0.0.1 re

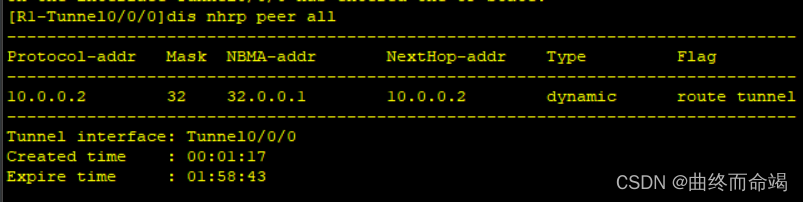

 首先在这里我没有配置静态路由，物理链路不同，R1中nhrp映射表应该仅有1个。

我们配置一下静态路由查看现象。

[R1]ip route-static 0.0.0.0 0 12.0.0.2[R3]ip route-static 0.0.0.0 0 32.0.0.2[R4]ip route-static 0.0.0.0 0 42.0.0.2[R5]ip route-static 0.0.0.0 0 52.0.0.2

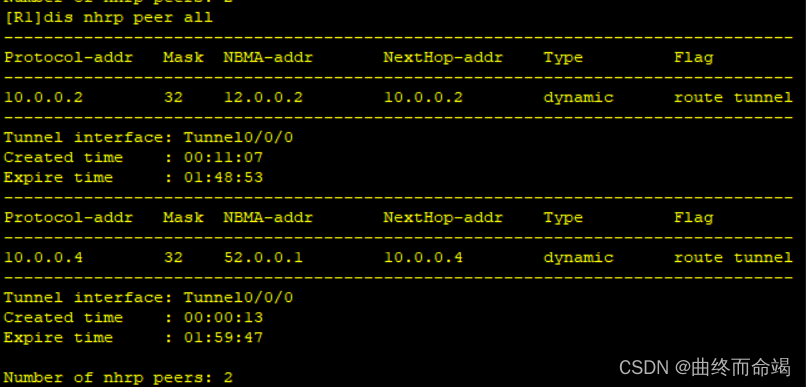

在静态配置完后，我们立刻查看一下nhrp映射表

 仅有两个邻居，为什么仅有R5出现在映射表

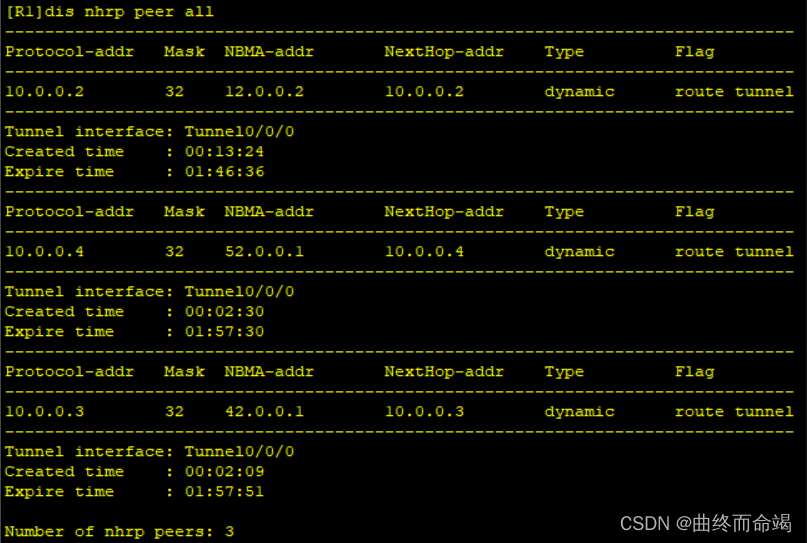

我们等待一段时间再刷一下

现在有3个了；

 原因：nhrp的映射报文在注册时就开始发送，但是因为物理链路不同，将会导致报文不可达，达到一定次数后，停止发送，检测物理链路，链路可达后，才继续发送报文。所以映射表个数不同。

OSPF配置

[R1]ospf 1 rou 1.1.1.1
[R1-ospf-1]a 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 10.0.0.1 0.0.0.0[R3]ospf 1 rou 3.3.3.3
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 10.0.0.2 0.0.0.0[R4]ospf 1 rou 4.4.4.4
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 10.0.0.3 0.0.0.0[R5]ospf 1 rou 5.5.5.5
[R5-ospf-1]a 0
[R5-ospf-1-area-0.0.0.0]network 5.5.5.5 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 10.0.0.4 0.0.0.0

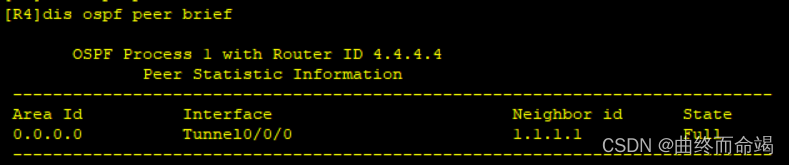

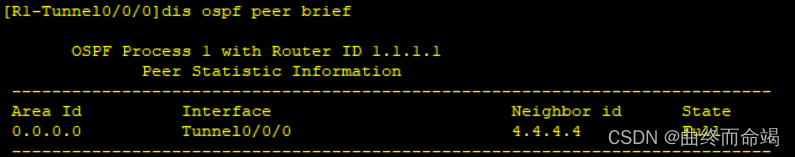

查看一下R1邻居表

仅有一个邻居，且显示为full

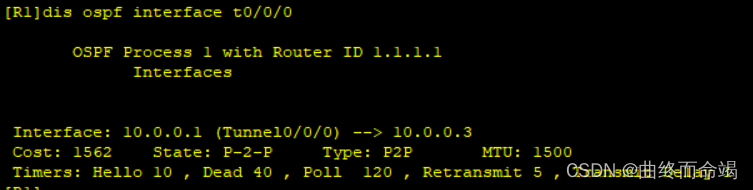

查看隧道接口

 MGRE的Type为P2P

回答我们之前的问题，很明显R1只想和R4建立，建立成功。但是R3/R5也想和它建邻，但是点到点，仅允许建立一个邻居

解决方案：

1、修改接口类型为broadcast

如果我们仅仅去更改R1接口类型。

[R1-Tunnel0/0/0]ospf network-type broadcast

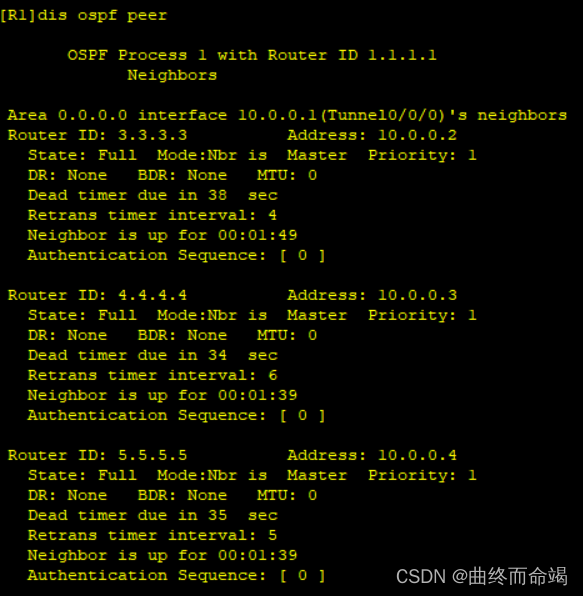

 三个邻居全部建立

但是没有DR/BDR的选举

 很明显，仅改变一个不够

[R3]int t0/0/0
[R3-Tunnel0/0/0]ospf network-type broadcast [R4]int t0/0/0
[R4-Tunnel0/0/0]ospf network-type broadcast [R5]int t0/0/0
[R5-Tunnel0/0/0]ospf network-type broadcast

再次查看：

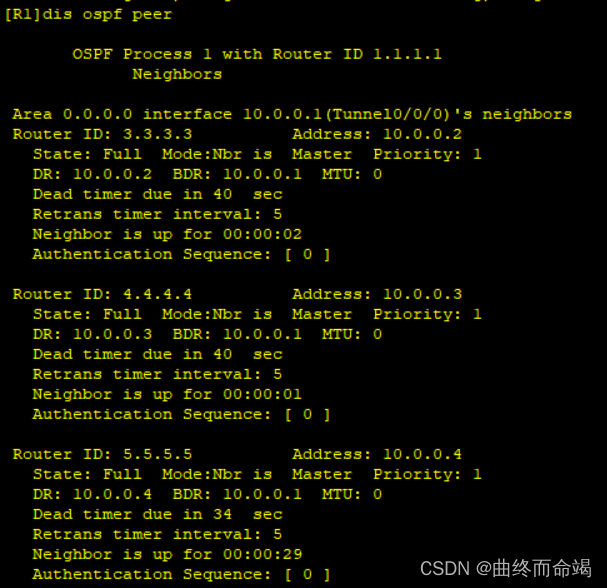

 我们可以看到，R1认为其他3个都是DR，自己是BDR，明显认知存在问题

这里就需要我们手动来选举DR，选举中心站点为DR，节点放弃选举

[R3]int t0/0/0
[R3-Tunnel0/0/0]ospf dr-priority 0[R4]int t0/0/0
[R4-Tunnel0/0/0]ospf dr-priority 0[R5]int t0/0/0
[R5-Tunnel0/0/0]ospf dr-priority 0

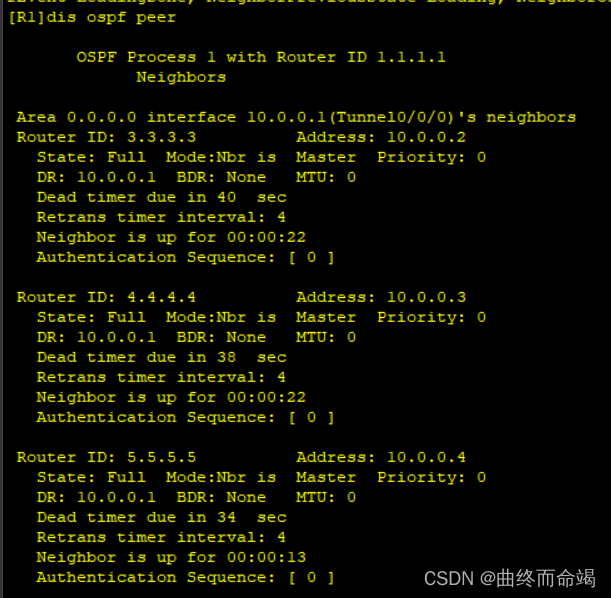

此时的认知才相同。

2、修改接口类型为P2MP

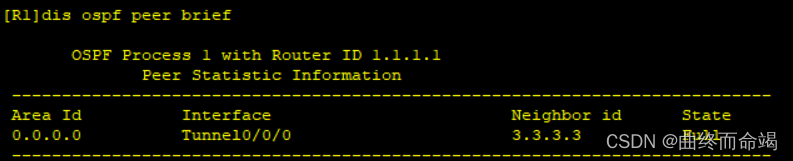

 目前，R1只和R3建邻。

[R1-Tunnel0/0/0]ospf network-type p2mp[R3-Tunnel0/0/0]ospf network-type p2mp[R4-Tunnel0/0/0]ospf network-type p2mp[R5-Tunnel0/0/0]ospf network-type p2mp

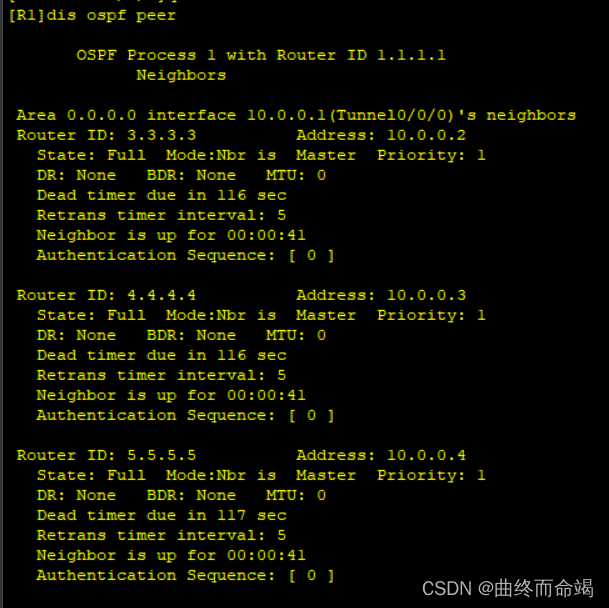

点到多点不需要DR/BDR选举，

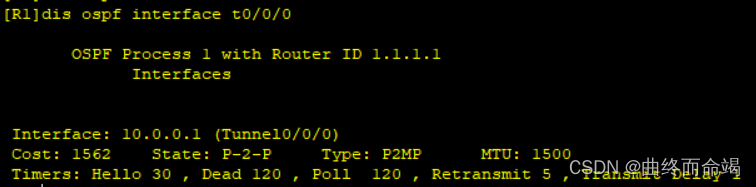

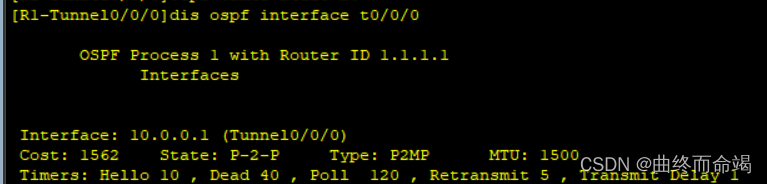

 Type为P2MP，和broadcast的区别在hello时间过大，我们可以适当修改

[R1-Tunnel0/0/0]ospf timer hello 10[R3-Tunnel0/0/0]ospf timer hello 10[R4-Tunnel0/0/0]ospf timer hello 10[R5-Tunnel0/0/0]ospf timer hello 10
