使用数据记录仪测量加速度

什么是加速度数据记录仪？我们如何记录振动？颠簸或冲击是什么意思？我们可以使用什么方法来检测因冲击而造成的货物损坏？“快速峰值”是什么意思？哪种虹科MSR数据记录仪最适合哪种测量任务？

作为加速度测量的专家，虹科致力于为您提供专业知识。

为什么记录加速度很重要？

在许多应用领域中，为了获得有关机械荷载和物体（例如货物，商品，工件，零件等）上的应力信息，测量物理冲击至关重要。

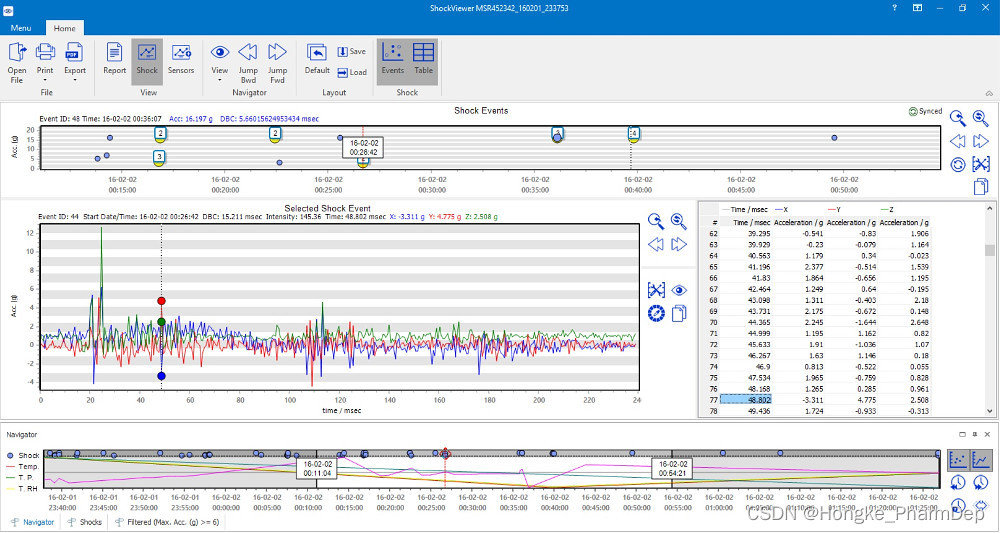

用虹科MSR ShockViewer软件进行冲击分析，由于外部影响而产生的致动载荷在很大程度上被认为是独立于被测物体的。与此相反，冲击物体所产生的应力直接取决于被检物体，只能参照具体的物体来描述。

评估冲击应力的一个重要参数是动态机械荷载，即冲击物体的加速度的时间顺序。它可以通过不同的设计和等级的加速度传感器进行适当测量，并通过数据存储器进行记录，以便进一步分析。

加速度记录仪可以用于运输监测，故障诊断和荷载测试等场景。

什么是加速度数据记录仪？

加速度数据记录仪是一种自动记录和测量的设备，可以以无偏原始数据的形式自动记录特定时间段内的随机冲击或振动。记录后，即可检索、查看和分析冲击和振动数据。

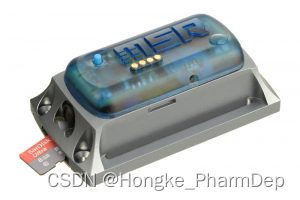

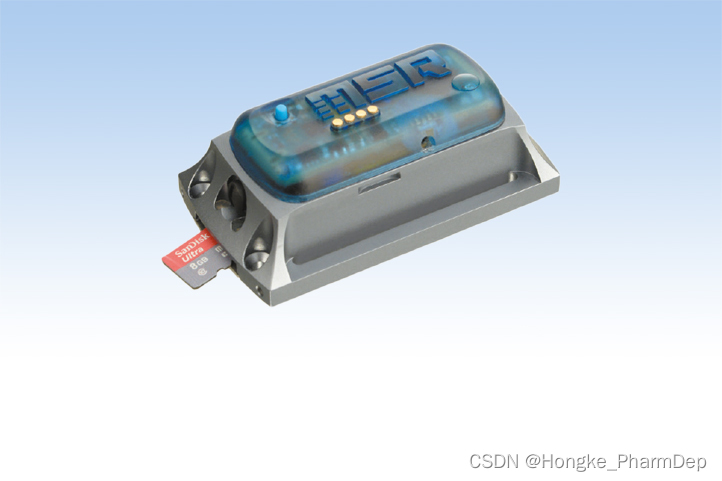

HK-MSR175

• 2个加速度传感器：±15 g, 1600 Hz和±200 g 6400 Hz

• 200万个测量值

• 4种型号可供选择

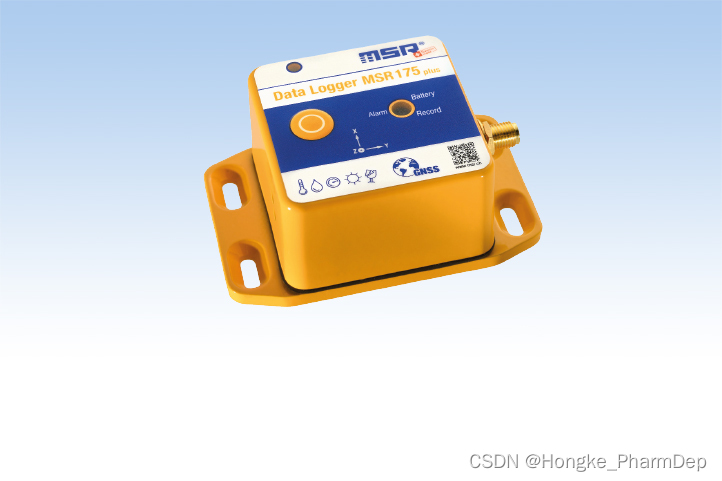

HK-MSR175plus

• 2个加速度传感器

• 同时±15 g/1600 Hz和±200 g/6400 Hz

• 全球定位系统

• 400万个测量值

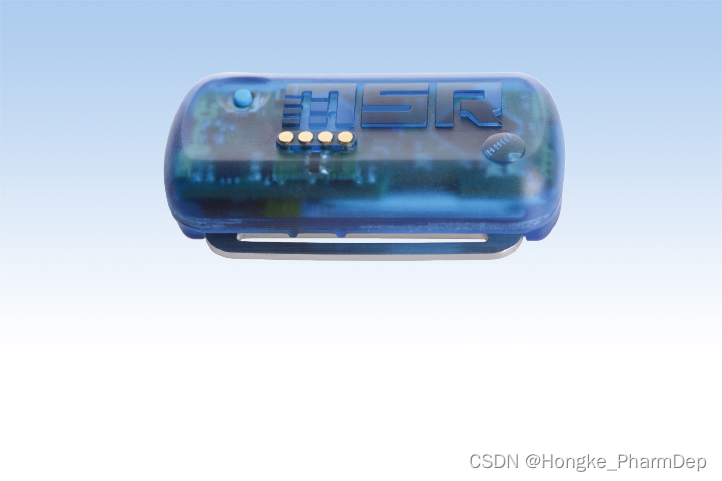

HK-MSR165

• 1个加速度传感器±15g或±200g

• 1600 Hz

• 200万测量值和10亿SD卡

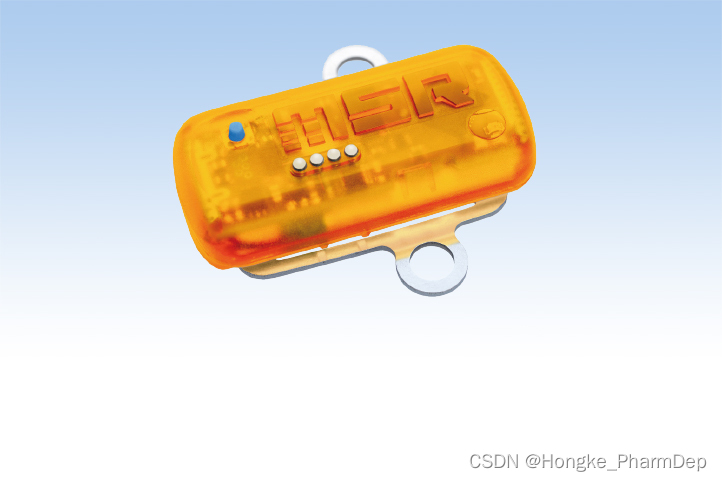

HK-MSR145

• 1个加速度传感器±15g

• 50Hz

• 200万个测量值

• 可选：快速峰值（1KHz），SD卡

加速度数据记录仪由加速度传感器、数据存储设备、处理器和电源组成。传感器测量当前冲击传感器的加速度，例如受到冲击或振动时的加速度。在此过程中，记录仪以特定的时间间隔进行单独的测量，并将其与相应的时间值一起存储。可以根据传感器类型，选择每几秒钟一次测量和高达kHz范围内的测量频率（例如5 kHz –每秒5,000次测量）之间任意选择。测量频率越高，记录实际加速事件的分辨率就越好。高测量频率的缺点是它们会生成大量数据，意味着记录仪会快速达到存储容量和性能极限。特别说明，连续测量以及数据的处理和存储需要高电量支持，这会限制记录仪的工作时长。

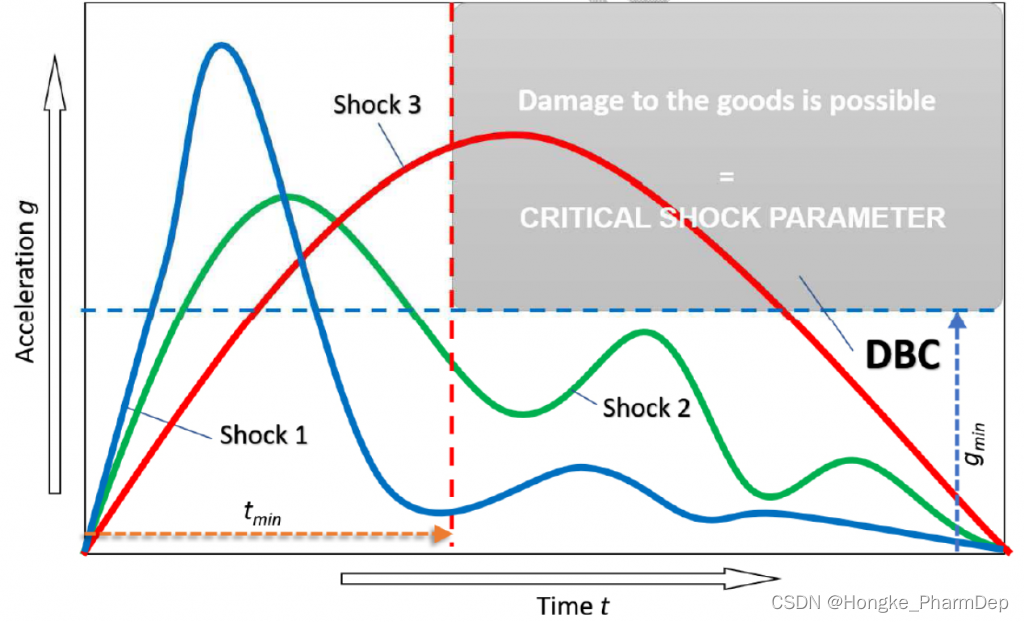

数据记录仪中的处理器处理测量的数据，并将其与各个测量周期一起保存到存储介质中。这意味着在测量完成后可以直接在记录仪上或通过计算机端口读取数据。软件以表格或图表的形式展示测量数据，并提供分析测量数据的功能。一种流行的分析方法是带有DBC（破损边界曲线）的加速时间图表。

冲击和振动数据也可以根据满足特定条件的事件进行记录。通过基于事件的测量，您可以专门记录超过关键时间段或幅度的冲击。除了提供更好的长期测量清晰度外，它还具有仅记录相关事件的优点，从而可以更有效地节省电池电量和存储容量。

加速度数据记录仪通常使用非易失性存储介质来保存测量数据。因此，即使没电时，也可以保留测量的数据。

有关动态机械荷载的测量和评估的更多详细信息，例如通过自动记录系统测量运输监测中的随机冲击，请访问：https://honglusys.com/msr/
